Ang ESD ground cable ba ang susi sa maaasahang static control sa modernong electronics?

Sa isang panahon kung saan ang electrostatic discharge (ESD) ay maaaring tahimik na masira ang mga sensitibong elektronikong sangkap at mga linya ng paggawa, angESD ground cablenakatayo bilang isang pivotal na aparato para sa pagtiyak ng mga ligtas na landas ng paglabas.

Ano ang isang ESD ground cable at pangunahing mga pagtutukoy

Kahulugan at Layunin

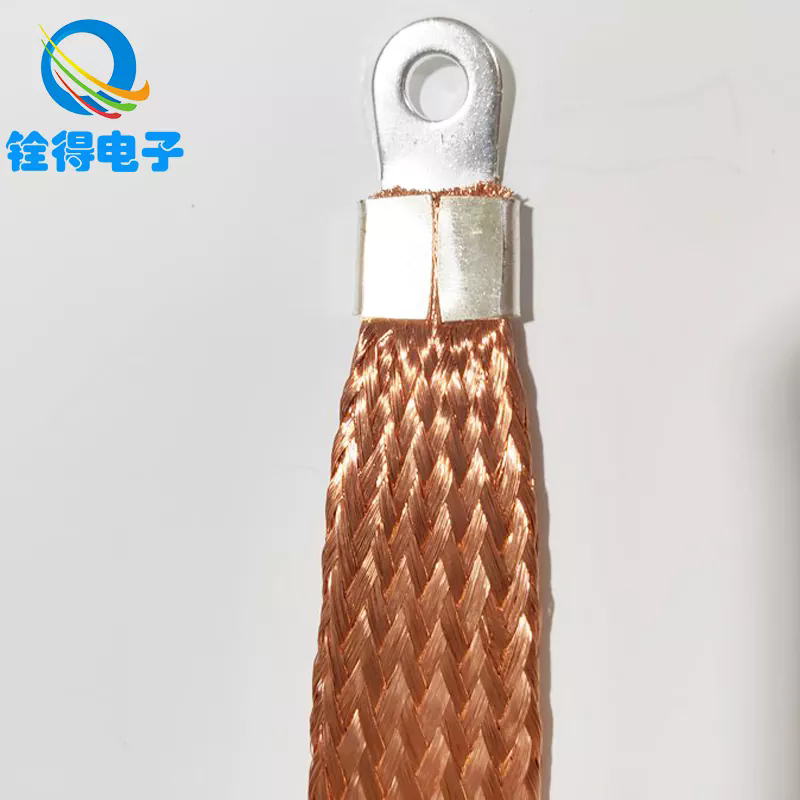

AnESD ground cable(tinukoy din bilang isang ESD grounding lead o static discharge cable) ay isang conductive cable na nag -uugnay sa isang workbench, wrist strap, ionizer frame, o ESD mat sa isang tinukoy na saligan. Ang pag-andar nito ay upang magbigay ng isang mababang paglaban sa landas upang mawala ang mga static na singil nang ligtas sa lupa, na pumipigil sa hindi makontrol na mga kaganapan sa paglabas ng electrostatic na maaaring makapinsala sa mga sangkap o maging sanhi ng mga pagkakamali.

Mga pangunahing mga parameter ng ESD ground cable

Nasa ibaba ang isang pamantayang talahanayan ng pagtutukoy na naglalarawan ng mga tipikal na mga parameter na ginagamit sa pagpili o pagsusuri ng mga naturang cable:

Ang mga parameter na ito ay maaaring mag -iba depende sa kapaligiran ng aplikasyon, mga pamantayan sa regulasyon, at mga kinakailangan sa customer.

Pangunahing tema ng artikulong ito

Ang pangunahing layunin dito ay upang ipaliwanagBakit kritikal ang isang ESD ground cable para sa static control, Paano pumili, mag -install at mapanatili ito, atAno ang mga uso sa hinaharap na humuhubog sa ebolusyon nito. Bilang karagdagan, sasagutin ng artikulo ang dalawang karaniwang mga katanungan at gabayan ka patungo sa mga solusyon sa tatak ng Quande.

Bakit ang mga bagay sa ESD ground cable - Mga Bentahe at Papel

Bakit mahalaga ang static control

• Pagprotekta sa sensitibong elektronika: Ang mga modernong integrated circuit, mga aparato sa ibabaw-mount, at mga sensor ay maaaring masira sa pamamagitan ng mga minuto na paglabas ng electrostatic (madalas sa ibaba 100 V).

• Ani at kalidad: Ang mga static na kaganapan ay maaaring maging sanhi ng latent na pinsala, pagbabawas ng pagiging maaasahan ng produkto at humahantong sa mga pagkabigo sa larangan.

• Kaligtasan at pagsunod: Maraming mga pamantayan sa pagmamanupaktura ng elektronik (tulad ng ANSI/ESD S20.20, IEC 61340) ay nangangailangan ng tinukoy na mga landas sa saligan at mga limitasyon ng paglaban.

Kaya, ang ESD ground cable ay isang mahalagang sangkap sa isang programa ng control ng ESD.

Mga kalamangan ng isang mataas na kalidad na ESD ground cable

1. Kinokontrol na paglabas: Ang built-in na risistor (karaniwang 1 MΩ) ay nagsisiguro na ang static na kuryente ay natatanggal sa isang ligtas, kinokontrol na rate, binabawasan ang panganib ng pag-arcing o sparks.

2. Kakayahang umangkop at mekanikal na katatagan: Sa tinsel o stranded na tanso sa loob, ang cable ay nagtitiis ng baluktot at pang -araw -araw na magsuot ng mas maaasahan kaysa sa isang solidong conductor.

3. Pagkakapare -pareho sa paglipas ng panahon: Ang mataas na kalidad na pagkakabukod ay lumalaban sa pag-abrasion, kahalumigmigan, at pagkakalantad ng kemikal, na pinapanatili ang pagganap sa isang kapaligiran sa pabrika.

4. Interoperability: Ang mga karaniwang konektor (plug ng saging, clip ng alligator, pag -lock ng mga jacks) ay ginagawang katugma ang cable na may iba't ibang imprastraktura ng saligan.

5. Cost-pagiging epektibo: Kumpara sa mga aktibong sistema ng paglabas o mga ionizer, ang isang passive cable ay mababa ang gastos ngunit pundasyon para sa static control.

Pangunahing papel sa isang programa ng control ng ESD

• Koneksyon sa pagitan ng operator at karaniwang punto: Para sa mga strap ng pulso o mga strap ng sakong, tinitiyak ng cable na ang operator ay nananatili sa potensyal na lupa.

• Mag -link mula sa banig o kagamitan hanggang sa lupa: Ang mga banig ng ESD o mga ibabaw ng trabaho ay umaasa sa mga naturang cable upang magdala ng singil sa pasilidad.

• Backup at kalabisan: Sa mga kumplikadong mga sistema ng ESD, ang maraming mga landas sa grounding ay nagbabawas ng mga pagkabigo sa solong-point.

Mula sa isang pananaw sa kalidad at pagsunod, ang kapabayaan sa pagtukoy o pagpapatunay ng ESD ground cable ay maaaring masira ang isang buong programa ng static control.

Paano Pumili, Mag -install at Panatilihin ang isang ESD ground cable

Pagpili ng tamang cable (paano)

Kapag pumipili ng isang ESD ground cable, isaalang -alang ang mga sumusunod na hakbang:

• Patunayan ang kinakailangan sa paglaban: Tiyakin na ang cable ay nakakatugon o nasa loob ng pagpapaubaya ng 1 MΩ (o ayon sa may -katuturang pamantayan).

• Piliin ang Uri ng Konektor: Piliin ang mga konektor na katugma sa iyong kagamitan (Banana Plug, Locking Jack, Alligator Clip).

• Haba ng mga bagay: Pumili ng isang haba na nagbibigay -daan sa madaling maabot nang walang labis na slack (1.2 m ay karaniwan).

• Suriin ang mekanikal na disenyo: Ang tinsel o braided conductor ay tumutulong na pigilan ang pagkapagod mula sa baluktot.

• Ang tibay ng pagkakabukod: Gumamit ng mga materyales na may mahusay na pag -abrasion, kemikal at temperatura paglaban para sa mga pang -industriya na kapaligiran.

• Mga Sertipikasyon at Mga Ulat sa Pagsubok: Mga Ulat sa Pagsubok sa Kahilingan (Paglaban, Pagkawasak ng Pagkabukod, Pull Force) mula sa tagagawa.

Mga Alituntunin sa Pag -install (Paano)

Ang wastong pag -install ay susi sa pagiging epektibo:

1. Ikonekta ang cable sa wrist strap o banig muna, pagkatapos ay sa karaniwang punto ng saligan.

2. I -secure ang karaniwang puntosa isang kilalang lupa sa lupa o grounding bus bar.

3. Iwasan ang matalim na bends o kink- Ang mga cable ay dapat magkaroon ng banayad na mga loop upang mabawasan ang stress.

4. Ruta ang layo mula sa mga high-boltahe o maingay na linyaUpang maiwasan ang pagkagambala sa kuryente.

5. Magsagawa ng pana -panahong pagsubok, karaniwang buwanang o quarterly, upang kumpirmahin ang pagpapatuloy at paglaban.

6. Palitan ang nasira o pagod na mga cableKaagad - kahit na ang mga maliliit na break o mga bitak ng pagkakabukod ay maaaring mag -render ng hindi epektibo ang cable.

Pagpapanatili at pagpapatunay (Paano)

• Gumamit ng isangESD Bench Resistance Testerupang masukat ang paglaban sa pagitan ng operator o banig at ang karaniwang punto.

• Ang sinusukat na pagtutol ay dapat manatili sa loob ng pagpapaubaya (hal. 0.9-11.2 MΩ).

• Suriin ang dyaket para sa mga pagbawas, abrasions, o pagkawalan ng kulay.

• Flex ang cable malumanay upang obserbahan ang mga palatandaan ng panloob na wire breakage (walang tigil na pagpapatuloy).

• Dokumento Ang bawat pagsubok - ang pagsubaybay ay mahalaga sa ilalim ng kalidad at rehimen ng pag -audit.

Karaniwang mga aplikasyon

• Mga linya ng pagpupulong ng electronics: Para sa bawat istasyon ng operator (wrist strap) o workstation mat.

• Pag -aayos at rework benches: Proteksyon sa panahon ng paghihinang, inspeksyon, at paghawak.

• Mga Cleanrooms at Semiconductor Fabs: Kung saan kritikal ang static control upang magbunga.

• Mga Laboratories at R&D Labs: Para sa mga prototyping at pagsubok sa mga kapaligiran.

• Ang mga lugar ng pagpapadala ng Packaging at ESD-safe: Sa ground conductive trays at transport system.

Hinaharap na mga uso, hamon at pagsasama

Mga Pamantayan sa Pagbabago at Pagsunod

Mga pamantayan tulad ngIEC 61340atANSI/ESD S20.20Karagdagang hinihingi ang mas mahigpit na pagpapatunay, pagsubaybay, at pagsunod sa pag -audit. Ang mga tagagawa at mga gumagamit ay haharapin ang mas madalas na pag -audit at kailangang ipakita ang dokumentadong katibayan ng wastong mga kasanayan sa saligan. Ang ESD ground cable ay dapat matugunan ang umuusbong na pagpapahintulot sa pagtutol at mga kinakailangan sa kaligtasan ng materyal.

Smart at digital monitoring

Ang susunod na henerasyon ng mga cable ay maaaring isamanaka -embed na sensor o matalinong chipsUpang masubaybayan ang integridad ng cable, pag -drift ng paglaban, at mga siklo ng paggamit. Ang mga "matalinong cable" na ito ay alerto ang mga sistema ng pagpapanatili kung ang paglaban ay lumilipas sa saklaw o kung ang pinsala sa mekanikal ay malapit na.

Mga materyales at tibay ng pagpapabuti

Pagsulong sanano-materials, mga polymers na may mataas na pagganap.

Pagsasama sa mga system ng IoT at MES

Sa ganap na digitalized na pabrika, ang bawat grounding cable ay maaaring magdala ng isang ID o signal na nag -uugnay nito saPaggawa ng System ng Paggawa (MES). Nagbibigay ito ng kakayahang makita sa mga agwat ng pagpapanatili, pagsunod sa operator, at kalusugan ng static control sa real time.

Mga hamon upang malampasan

• PagbabalanseGastos kumpara sa mga advanced na tampok: Ang mga solusyon sa matalinong cable ay maaaring magtaas ng gastos, na nakakaapekto sa pag-aampon sa mga sektor ng mas mababang margin.

• Ang stress sa kapaligiran at pagsusuot: Ang mataas na kahalumigmigan, pagkakalantad ng kemikal, at pag -abrasion ay nananatiling patuloy na pagbabanta.

• Pagsunod sa gumagamit: Kahit na sa mga top-tier cable, hindi wastong koneksyon o oversight ng gumagamit ay nagpapabagabag sa pagganap.

Madalas na Itinanong (FAQ)

Q1: Anong pagtutol ang dapat na magkaroon ng isang ESD ground cable?
A1: Ang karaniwang target ay1 mΩ ± 10%(i.e. 0.9 MΩ hanggang 1.1 MΩ). Ang risistor na ito ay ligtas na naglilimita sa paglabas ng kasalukuyang habang pinapayagan ang static na dumaloy sa lupa. Sa ilang mga pag -setup, ang isang bandang pagpapaubaya na 0.75-11.25 MΩ ay katanggap -tanggap, depende sa pamantayan o kinakailangan ng customer.

Q2: Gaano kadalas dapat masuri o mapalitan ang isang ESD ground cable?
A2: Ang pagsubok ay dapat mangyari kahit papaanoBuwanang o quarterly, depende sa iyong kalidad ng rehimen at dalas ng pag -audit. Kung ang mga pagsukat ay naaanod sa labas ng pagpapaubaya o ang dyaket ay nagpapakita ng pinsala (pagbawas, pag -abras, pagkawalan ng kulay), dapat ang cablepinalitan kaagad. Ang mekanikal na pagkapagod o pansamantalang pagpapatuloy sa panahon ng baluktot ay isang pag -sign ng pagkabigo.

Buod at Panimula ng Brand

AngESD ground cableay isang pundasyon, ngunit madalas na underrated, elemento sa anumang epektibong programa ng static control. Pag -unawaAnoito ay,bakitMahalaga ito para sa ani ng produkto, pagiging maaasahan, at kaligtasan, atPaanoUpang piliin, i -install, subukan, at mapanatili ito ay bumubuo ng gulugod ng isang matatag na diskarte sa ESD. Ang pagtingin sa unahan, matalinong pagsasama ng cable, pagkakakonekta ng IoT, mga advanced na materyales, at mas mahigpit na pamantayan ay huhubog ang ebolusyon ng teknolohiyang ito.

kailannag -aalok ng isang buong spectrum ng ESD grounding solution - kabilang ang matibay, sertipikadong ESD ground cable na idinisenyo para sa mahabang buhay, pare -pareho ang pagganap, at walang tahi na pagsasama sa mga advanced na sistema ng pagmamanupaktura. Para sa mga na -customize na pagtutukoy, suporta sa teknikal, o mga katanungan sa pagkuha,Makipag -ugnay sa amin.
