Bakit Ginagawang Mas Malinis at Mas Ligtas ang Pag-desoldering ng Solder Wick Braid Wire?

Balangkas ng Artikulo

• Ipaliwanag ang prinsipyo sa likod ng pag-alis ng braided copper solder.
• I-map ang mga karaniwang pagkabigo (pad lift, scorched boards, residue, slow rework) sa mga ugat na sanhi.
• Magbigay ng praktikal na balangkas sa pagbili/pagpili: lapad, paghabi, estilo ng flux, packaging, pagkakapare-pareho.
• Maglakad sa isang paulit-ulit na pamamaraan na nagpapaliit ng init at nagpapalaki ng pagkilos ng capillary.
• Mag-alok ng simpleng reference table at seksyong "mabilis na pagsagip" sa pag-troubleshoot.
• Sagutin ang mga pinakakaraniwang tanong ng mga mamimili at technician bago pumili ng isang supplier.

Ano ang Solder Wick Braid Wire at Kung Ano Ang Talagang Nilulutas Nito

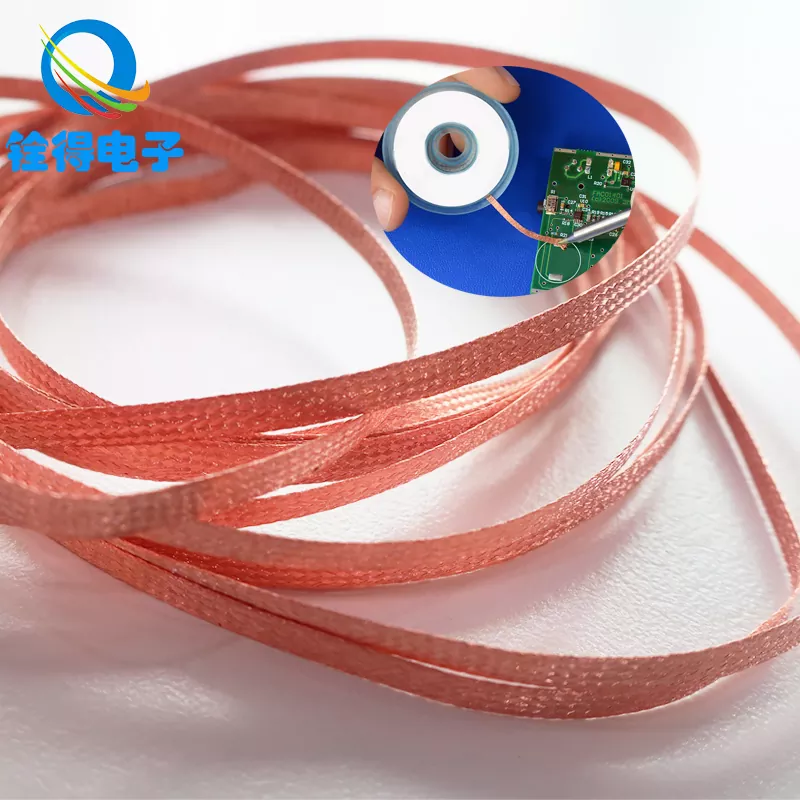

Panghinang Wick Braid Wireay isang mahigpit na habi na tansong tirintas na idinisenyo upang hilahin ang tinunaw na panghinang palayo sa isang kasukasuan sa pamamagitan ng pagkilos ng maliliit na ugat. Isipin ito na parang "solder sponge" na gumagana sa sandaling maging likido ang solder: ang pinong mga channel ng tirintas ay kumukuha ng solder at ikinukulong doon habang lumalamig ito. Mukhang simple iyon, ngunit nilulutas nito ang ilang tunay na problema sa bench na pinaghihirapan ng mga karaniwang tool sa rework.

• Mas malinis na joints:Tinatanggal ang labis na panghinang upang ang mga pad ay patag at handa na para sa muling pagbubuo.
• Mas ligtas na pag-alis ng bahagi:Binabawasan ang pangangailangang i-pry o ibato ang mga bahagi mula sa board.
• Mas mababang panganib sa muling paggawa:Kapag ginamit nang tama, binabawasan nito ang oras ng pagkakalantad sa init kumpara sa "muling matunaw at umaasa."
• Mas mahusay na kontrol sa maliliit na pad:Mahusay para sa mga fine-pitch na IC pad, maliliit na passive, at mga maselan na bakas kung saan masyadong agresibo ang pagsipsip.

Ang pangunahing parirala ay "kapag ginamit nang tama." Maraming mga pagkabigo na sinisisi sa tirintas ay talagang mga isyu sa diskarte o pagpili: maling lapad, hindi sapat na aktibidad ng flux, sobrang presyon, o iwanan ang bakal sa lugar na sapat na mahaba upang maluto ang nakalamina.

Mga Karaniwang Desoldering Pain Point at ang Mga Tunay na Sanhi

Paano Pumili ng Tamang Braid para sa Iyong Trabaho

Ang pagbili ng braid sa pamamagitan ng "anuman ang pinakamurang" ay kung gaano karaming mga koponan ang nagbabayad ng higit pa—sa pamamagitan ng mga scrap board, oras ng muling paggawa, at hindi pare-parehong mga resulta. Ang isang praktikal na balangkas ng pagpili ay nakatuon sa ilang masusukat na salik:

• Lapad:Itugma ang lapad ng tirintas sa laki ng pad/joint. Masyadong malawak ay nag-aaksaya ng init at nagpapabagal sa pagsipsip; masyadong makitid ay nangangailangan ng paulit-ulit na pagpasa.
• Paghahabi at density:Ang isang pare-parehong istraktura ng tirintas ay lumilikha ng predictable na mga channel ng capillary at matatag na pagsipsip ng solder.
• Uri ng flux (o unfluxed):Ang pre-fluxed na tirintas ay maaaring mapabilis ang trabaho; ang unfluxed braid ay nagbibigay ng maximum na kontrol kung gagamit ka ng sarili mong flux.
• Ang kadalisayan ng tanso at kontrol sa oksihenasyon:Ang mas malinis na tanso ay bumabasa nang mas mabilis at mas pantay na sumisipsip ng panghinang.
• Packaging at imbakan:Nakakatulong ang selyado at malinis na packaging na mapanatili ang performance—lalo na sa mahalumigmig o mataas na alikabok na kapaligiran.

Kung ang iyong trabaho ay nagbabago sa pagitan ng fine-pitch na SMD at through-hole connector, isaalang-alang ang pag-stock ng hindi bababa sa dalawang lapad at i-standardize kung aling lapad ang ginagamit para sa aling gawain. Ang isang desisyon na iyon ay binabawasan ang pagkakaiba-iba ng operator nang higit sa inaasahan ng karamihan sa mga tao.

Paano Gumamit ng Solder Wick Braid Wire Nang Walang Lifting Pads

Narito ang isang paulit-ulit na paraan na nagpoprotekta sa mga pad at nagpapanatiling pare-pareho ang mga resulta—lalo na mahalaga kapag nakikitungo ka sa mga mamahaling assemblies o magagandang bakas.

1. Ihanda ang joint:Magdagdag ng isang maliit na halaga ng sariwang panghinang sa matigas ang ulo na mga kasukasuan (oo, magdagdag ng panghinang upang alisin ang panghinang). Ang sariwang haluang metal ay tumutulong sa paglipat ng init at pagpapabuti ng basa.
2. Sadyang gumamit ng flux:Kahit na may pre-fluxed braid, ang isang maliit na touch ng compatible na flux sa joint ay maaaring makabuluhang mapabuti ang solder flow sa braid.
3. Ilagay muna ang tirintas, pagkatapos ay plantsahin:Ilagay ang tirintas nang patag sa panghinang. Ilagay ang dulong bakal sa ibabaw ng tirintas. Pinoprotektahan nito ang pad mula sa direktang pagdikit ng tip at mas pantay na nagpapakalat ng init.
4. Minimal na presyon, maikling tirahan:Hayaang gumana ang init at pagkilos ng maliliit na ugat. Kung nakita mo ang iyong sarili na pinipilit nang husto, huminto at ayusin ang lapad/temperatura/flux.
5. Gumalaw na parang "nagpinta":Kapag nagsimulang dumaloy ang panghinang, dahan-dahang i-slide ang tirintas nang ilang milimetro upang malantad ang sariwang tirintas. Huwag mag-drag nang agresibo—mag-advance lang nang maayos habang naglo-load ang tirintas.
6. Iangat nang diretso sa sandaling makuha ang solder:Tanggalin ang bakal at tirintas nang magkasama, pagkatapos ay iangat nang malinis. Kung muling tumigas ang panghinang habang nakakabit, painitin muna sandali bago buhatin.
7. Gupitin ang ginamit na tirintas:Huwag muling gumamit ng puspos na seksyon. Putulin ito; ang isang load na tirintas ay nagiging heat sink at maaaring mag-redeposito ng solder.

Talahanayan ng Pagpili para sa Lapad, Flux, at Karaniwang Paggamit

Gamitin ang talahanayang ito bilang isang praktikal na panimulang punto. Ang mga eksaktong sukat ay nag-iiba ayon sa supplier, ngunit ang lohika ay nananatiling pareho: itugma ang lapad ng tirintas sa pisikal na lugar ng panghinang at ang iyong mga pangangailangan sa paglilinis.

Pag-troubleshoot at Pinakamahuhusay na Kasanayan

Kapag mukhang mali ang mga resulta, huwag hulaan—mag-diagnose. Ang mga mabilisang pagsusuring ito ay malulutas ang karamihan sa mga isyu sa loob ng isang minuto.

Ano ang hitsura ng "Good Braid" sa Tunay na Buhay

Ang dalawang braid ay maaaring magkamukha sa isang larawan at kumilos nang ganap na naiiba sa bangko. Kung naghahanap ka para sa produksyon, mga repair shop, o isang linyang kontrolado ng kalidad, bigyang pansin ang mga katangian na nakakaapekto sa pag-uulit:

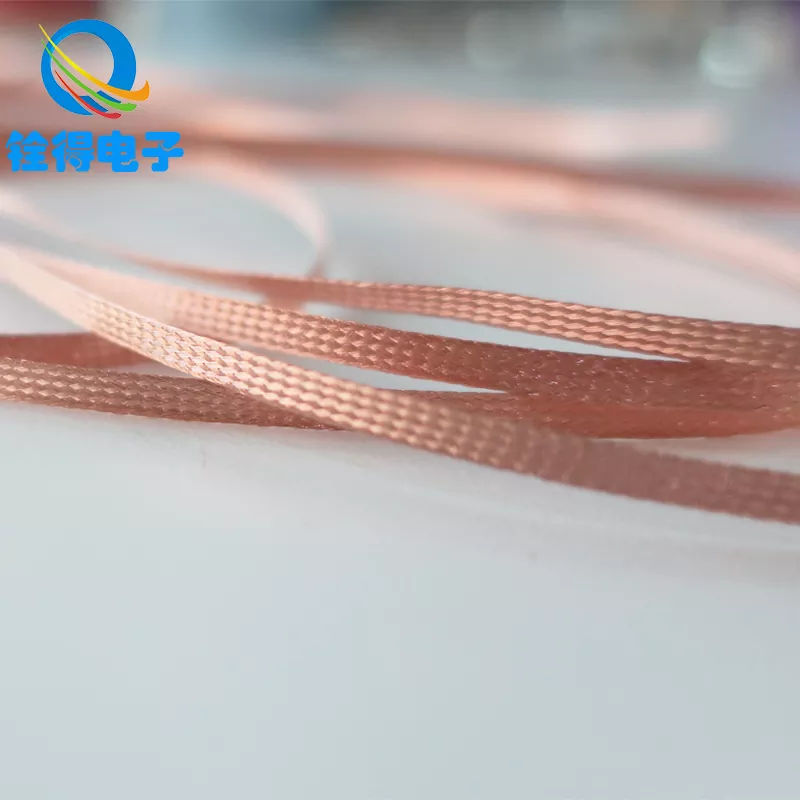

• Pare-parehong paghabi:Ang pare-parehong texture ay tumutulong sa solder na dumaloy nang pantay-pantay sa halip na "pag-channel" sa mga random na spot.
• Matatag na pagganap mula sa roll hanggang roll:Hindi dapat kailanganin ng mga operator na muling matutunan ang technique para sa bawat batch.
• Malinis na ibabaw ng tanso:Ang mas mabilis na basa ay nangangahulugan ng mas maikling oras ng init, na direktang nagpapababa ng panganib sa pagkasira ng pad.
• Praktikal na packaging:Ang isang dispenser na pumipigil sa pagkagusot at kontaminasyon ay nakakatipid ng oras at nakakabawas ng basura.

Maraming mamimili ang nagmamalasakit din sa pagiging maaasahan ng supplier: mga oras ng pag-lead, pagkakasubaybay ng batch, at ang kakayahang itugma ang mga opsyon sa braid sa iba't ibang istasyon ng rework. Dongguan Quande Electronics Co., Ltd.tumutuon sa mga braided wire na solusyon na ginawa para sa real-world na rework na mga kondisyon—kung saan mahalaga ang bilis, ngunit hindi sa gastos ng board. Kung kailangan mo ng isang pangkalahatang layunin na tirintas para sa pang-araw-araw na pag-aayos o isang mas kontroladong opsyon para sa mga standardized na proseso, ang pagpili ng pare-parehong supplier ay nakakatulong na mapanatiling stable ang mga resulta sa mga team at shift.

FAQ

Pangwakas na Kaisipan

Ang pag-desoldering ay dapat pakiramdam na kontrolado, hindi magulo. Kapag itinugma mo ang tirintas sa trabaho at pinananatiling banayad at nauulit ang iyong diskarte,Panghinang Wick Braid Wirenagiging isa sa mga pinakasimpleng paraan upang protektahan ang mga board habang pinapahusay ang bilis ng muling paggawa at kalidad ng pagtatapos. Kung ang iyong team ay nakikitungo sa mga hindi tugmang resulta, pagkasira ng pad, o magulo na paglilinis, kadalasan ay hindi ito "kasanayan ng operator" lamang—ang pag-standardize ng pagpili at paggamit ng braid ay maaaring gumawa ng pagkakaiba.
