Bakit Mahalaga ang Ground Wire para sa Ligtas na Sistema ng Elektrisidad?

Abstract

A Ground Wireay madalas na itinuturing na isang item sa checkbox—hanggang sa magkaproblema: kumikiliti ang isang chassis ng makina, ang isang breaker ay nagkakandarapa, ang isang sensor ay nagbabasa ng basura, o ang isang surge ay naglalabas ng isang control board. Pinaghiwa-hiwalay ng artikulong ito kung ano talaga ang ginagawa ng ground wire, kung paano ito naiiba sa "neutral," bakit mahalaga ang bonding, at kung anong mga detalye ng pagpili at pag-install ang kadalasang nagdudulot ng sakit sa customer. Makakakuha ka rin ng malinaw, field-friendly na checklist, isang talahanayan ng paghahambing ng mga karaniwang uri ng ground wire, at isang FAQ sa pag-troubleshoot para sa mga umuulit na isyu.

Talaan ng mga Nilalaman

• Ano ang Ground Wire at anong problema ang nalulutas nito?
• Ground vs neutral vs bonding: ang kalituhan na nagdudulot ng mga pagkabigo
• Itinuturo ng sakit ng customer ang tamang Ground Wire na nababawasan
• Mga Uri ng Ground Wire at kung saan magkasya ang bawat isa
• Paano pumili ng tamang Ground Wire para sa iyong proyekto
• Pinakamahuhusay na kagawian sa pag-install na pumipigil sa muling paggawa
• Mga karaniwang pagkakamali at mabilis na pag-aayos
• Mga tip sa inspeksyon at pagpapanatili
• FAQ

Balangkas

1. Tukuyin ang Ground Wire sa simpleng wika at ipaliwanag ang "fault current path."
2. Linawin ang ground, neutral, at bonding para maalis ang mga tipikal na maling kuru-kuro.
3. I-mapa ang real-world na mga pain point (shock risk, EMI/ingay, istorbo na biyahe, pagkasira ng kagamitan) sa kalidad ng grounding.
4. Ikumpara ang solid, stranded, braided, at tinned na mga opsyon sa karaniwang mga application.
5. Checklist ng pagpili: laki, flexibility, kapaligiran, mga pagwawakas, at mga pagsasaalang-alang sa pagsunod.
6. Mga hakbang sa pag-install at mga detalye ng pagkakagawa na tumutukoy sa pagiging maaasahan.
7. Pag-troubleshoot: mga ground loop, paulit-ulit na pagpapatuloy, kaagnasan, at mga pagkabigo sa vibration.
8. Mga kasanayan sa pagpapanatili at dokumentasyon para sa pangmatagalang kaligtasan.

Ano ang Ground Wire at anong problema ang nalulutas nito?

Sa kaibuturan nito, aGround Wireay isang dedikadong konduktor na nag-uugnay sa mga nakalantad na bahagi ng metal (tulad ng mga enclosure ng kagamitan, motor frame, control panel, mga cable tray, at conduit) sa isang grounding system. Ang pinakamahalagang trabaho ay hindi "pagpapawala ng kuryente." Ang trabaho ay magbigay ng amababang impedance, mahuhulaan na landaspara sa fault current kaya ang mga protective device (fuse, breaker, RCD/RCBO protection kung saan ginagamit) ay mabilis na gumana.

Isipin ang isang ground wire bilang ruta ng emergency exit para sa mapanganib na agos. Kapag nabigo ang pagkakabukod o ang isang live na conductor ay humipo sa isang metal na chassis, fault current gustong dumaloy. Kung ang fault current ay may magandang daanan sa pamamagitan ng maayos na naka-install na ground wire, maaaring makita ng protective device ang abnormal na kondisyon at mabilis na idiskonekta ang kuryente. Kung ang landas ay hindi maganda (maluwag na koneksyon, kaagnasan, maliit na kawad, pininturahan ang ibabaw ng contact), ang kasalukuyang ay maaaring "tumagas" sa mga hindi sinasadyang mga landas— kasama ka, bearings, signal shield, o sensitibong electronics.

Ground vs neutral vs bonding: ang kalituhan na nagdudulot ng mga pagkabigo

Maraming isyu sa proyekto ang nagmumula sa paghahalo ng tatlong magkakaibang ideya:

• Neutralay isang kasalukuyang nagdadala ng return conductor sa normal na operasyon (sa maraming AC system). Ito ay hindi katulad ng kagamitan sa lupa.
• Lupa (earthing)ay isang koneksyon sa earth/grounding electrodes at ang grounding network na ginagamit para sa kaligtasan at reference na potensyal.
• Pagbubukloday ang intensyonal na koneksyon ng mga bahagi ng metal upang sila ay may parehong potensyal na elektrikal at malinaw na mga fault na mapagkakatiwalaan.

Ang praktikal na takeaway: iyongGround Wireay karaniwang bahagi ng pagbubuklod para sa kaligtasan ng kagamitan, at dapat itong tuluy-tuloy, maaasahang mekanikal, at electrically low-resistance. Kung ang neutral at lupa ay pinagsama sa maling lugar (o sa maraming lugar), maaari kang lumikha ng mga nagpapalipat-lipat na alon, mga problema sa ingay, at hindi nahuhulaang pagkadapa.

Itinuturo ng sakit ng customer ang tamang Ground Wire na nababawasan

Kapag ang mga customer ay nagreklamo tungkol sa "random" na mga problema sa kuryente, ang saligan ay kadalasang ang tahimik na dahilan. Narito ang mga punto ng sakit na isang tamang disenyo at naka-installGround Wirenakakatulong bawasan ang:

• Panganib sa pagkabigla at mga insidente sa kaligtasan:ang isang well-bonded chassis ay nananatiling malapit sa potensyal ng lupa sa ilalim ng mga kondisyon ng fault.
• Istorbo na tripping:ang mahihirap na koneksyon ay maaaring magdulot ng pasulput-sulpot na mga lagda ng pagkakamali, lalo na sa vibration o moisture.
• EMI/ingay sa mga signal:ang mga sensor, mga input ng PLC, at mga linya ng komunikasyon ay maaaring kumilos nang mali kapag ang sanggunian sa saligan ay hindi matatag.
• Pinsala mula sa mga surge at lightning transients:nakakatulong ang isang matatag na grounding network na pamahalaan ang mga lumilipas na daanan ng enerhiya.
• Mga isyu sa tindig at motor:ang mga ligaw na alon ay maaaring makahanap ng mga landas sa pamamagitan ng mga bearings kapag mahina o hindi pare-pareho ang bonding.
• Mamahaling rework:ang mga pagkakamali sa saligan ay bihirang nakikita hanggang sa pag-commissioning—kapag ang bawat oras ay mahal.

Ginagawa ng isang mahusay na diskarte sa ground wire ang "misteryo na downtime" sa predictable na pagganap. Iyan ang gusto ng mga mamimili: mas kaunting mga callback, mas malinis na data, at mas ligtas na kagamitan na pumasa sa inspeksyon nang walang drama.

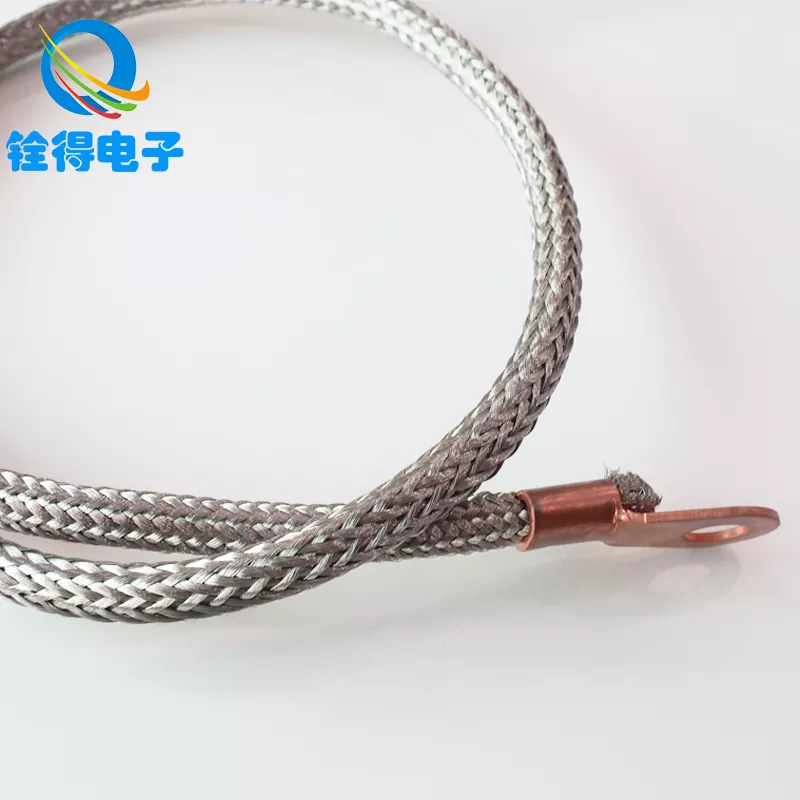

Mga Uri ng Ground Wire at kung saan magkasya ang bawat isa

Hindi lahatGround Wireay pareho. Ang "pinakamahusay" na pagpipilian ay depende sa paggalaw, vibration, kapaligiran, at paraan ng pagwawakas.

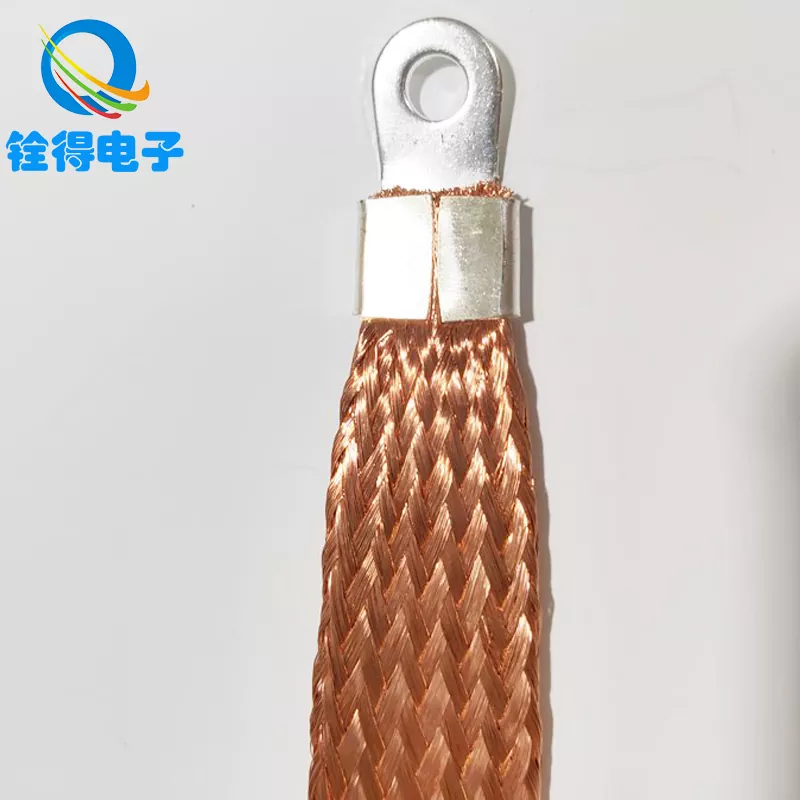

Kung ang iyong aplikasyon ay may kasamang mga pinto, natatanggal na takip, o panginginig ng boses (isipin ang mga generator, EV charger, CNC machine, elevator, at metal cabinet na nagbubukas/nagsasara araw-araw), ang mga pagpipiliang tinirintas ay maaaring makabuluhang bawasan ang mga pagkabigo na nauugnay sa pagkapagod.

Paano pumili ng tamang Ground Wire para sa iyong proyekto

Pagpili ng aGround Wireay mas kaunti tungkol sa "mas makapal ay palaging mas mahusay" at higit pa tungkol sa pagtugon sa mga kinakailangan sa kaligtasan nang maaasahan sa ilalim ng mga tunay na kundisyon ng site. Gamitin ang checklist na ito upang maiwasan ang mga klasikong pagsisisi ng mamimili:

• Kapasidad ng kuryente:Sukatin ang konduktor ayon sa naaangkop na code/standard at ang upstream na protective device. Ang landas sa lupa ay dapat na ligtas na magdala ng fault current na may sapat na haba para sa proteksyon na gumana.
• Mekanikal na kapaligiran:Kung ito ay gumagalaw, yumuko, o nag-vibrate, unahin ang flexibility (stranded o braided) at strain relief.
• Pagkakalantad sa kaagnasan:Ang humidity, salt spray, mga kemikal, at mga panlabas na pag-install ay kadalasang nakikinabang mula sa tinned copper at protektadong pagwawakas.
• Paraan ng pagwawakas:Itugma ang uri ng wire sa mga lug, ferrule, crimp tool, at specs ng torque. Ang isang mahusay na wire ay nabigo kung ang pagwawakas ay nanggigitata.
• Mga hadlang sa pagruruta:Iwasan ang mga matulis na gilid at mga punto ng kurot. Magplano para sa mga loop ng serbisyo kung saan nagbubukas ang mga panel.
• Pagkakatugma at dokumentasyon:I-standardize ang mga numero ng bahagi at mga tala sa pag-install sa mga build para hindi manghula ang mga maintenance team.

Dito makakatulong ang isang dalubhasang tagagawa.Dongguan Quande Electronics Co., Ltd. sumusuporta sa mga solusyon sa grounding conductor na ginagamit sa industriya at mga de-koryenteng aplikasyon, kabilang ang nababaluktot na mga opsyon na tinirintas kapag mahalaga ang paggalaw at pagiging maaasahan. Para sa mga mamimili, binabawasan ng panalo ang pagkakaiba-iba: pare-pareho konstruksyon at predictable handling sa panahon ng assembly ay nangangahulugan ng mas kaunting mga sorpresa sa commissioning.

Pinakamahuhusay na kagawian sa pag-install na pumipigil sa muling paggawa

Karamihan sa mga pagkabigo sa saligan ay hindi sanhi ng mismong konduktor—dahil ang mga ito sa pagkakagawa. Narito ang isang field-proven na diskarte na nagpapanatili ng isangGround Wiremaaasahan sa loob ng maraming taon:

Isang simpleng ugali na nakakatipid sa pananakit ng ulo: tratuhin ang mga punto ng saligan tulad ng mga kritikal na bahagi ng kaligtasan, hindi "mga karagdagang turnilyo." Lagyan ng label ang mga ito, siyasatin ang mga ito, at panatilihing naa-access ang mga ito.

Mga karaniwang pagkakamali at mabilis na pag-aayos

Narito ang mga umuulit na nagkasala na nagdudulot ng pinakamaraming reklamo ng customer, kasama ang pinakamabilis na pagwawasto:

• Grounding sa pininturahan na metal:tanggalin ang pintura sa lug area at gumamit ng wastong bonding hardware.
• Maliit na konduktor "dahil hindi ito nagdadala ng kasalukuyang":laki para sa mga kondisyon ng kasalanan, hindi normal na operasyon.
• Paggamit ng solid wire sa mga gumagalaw na pinto:lumipat sa stranded o braided ground wire na may strain relief.
• Mga maluwag na fastener pagkatapos ng vibration:ilapat ang mga tamang kasanayan sa torque, pag-lock ng hardware kung naaangkop, at isang re-torque check pagkatapos ng burn-in.
• Magulo na pagruruta malapit sa matutulis na mga gilid:magdagdag ng proteksyon sa gilid, grommet, at clamp; panatilihing pisikal na protektado ang landas sa lupa.
• Maramihang ground/neutral bond kung saan hindi dapat:suriin ang system diagram at iwasto ang mga bonding point ayon sa iyong pamantayan at mga panuntunan sa site.

Mga tip sa inspeksyon at pagpapanatili

A Ground Wireay kasing maaasahan lamang ng pinakamahina nitong koneksyon. Gawin ang mga pagsusuring ito sa nakagawiang pagpapanatili, lalo na sa mataas na vibration o panlabas na pag-install:

• Visual na inspeksyon:hanapin ang pagkawalan ng kulay, punit na tirintas, kaagnasan sa paligid ng mga lug, at maluwag na mga pang-ipit.
• Mechanical check:dahan-dahang subukan para sa paggalaw sa mga terminal; anumang bagay na kumikislap ay isang kabiguan sa hinaharap.
• Pagpapatuloy ng mga spot-check:i-verify ang mababang resistensya mula sa chassis/pinto hanggang sa ground bar sa panahon ng nakaplanong pagsasara.
• Pangkapaligiran sealing:sa mga lugar na mahalumigmig o kinakaing unti-unti, pagbutihin ang sealing at isaalang-alang ang mga materyales na lumalaban sa kaagnasan at mga proteksiyon na takip.
• Dokumentasyon:itala ang mga resulta ng pagsubok sa saligan at anumang mga pagbabago—ang pag-troubleshoot sa hinaharap ay nagiging mas mabilis.

FAQ

T: Maaari ba akong gumamit ng anumang wire bilang Ground Wire kung ito ay "kumukonekta sa metal"?
A:Ito ay dapat na angkop para sa aplikasyon at tama ang laki para sa mga kasalukuyang landas ng fault sa ilalim ng iyong namamahala na code/standard. Gayundin, ang paraan ng pagwawakas at paghahanda sa ibabaw ng contact ay kasinghalaga ng mismong konduktor.

T: Bakit ako nakakakita ng ingay o hindi matatag na pagbabasa ng sensor kahit na nakakonekta ang Ground Wire?
A:Kasama sa mga karaniwang sanhi ang maluwag na mga punto ng pagbubuklod, mahinang pagruruta malapit sa mga high-current na cable, maraming mga bonding point na lumilikha ng mga circulating current, o mahinang reference point sa pagitan ng mga panel. Pagbutihin ang integridad ng pagbubuklod, paghiwalayin ang mga sensitibong ruta ng signal mula sa mga ruta ng kuryente, at suriin kung saan nagaganap ang mga bono.

Q: Kailan ko dapat isaalang-alang ang tinirintas na ground wire?
A:Kapag may paggalaw o panginginig ng boses—mga pinto, hinged cover, machine guard, flexible joints, o anumang lugar na ang isang solidong conductor ay mapapagod sa paglipas ng panahon. Kadalasang pinipili ang mga opsyon na naka-braided upang mabawasan ang mga pasulput-sulpot na pagkabigo sa pagpapatuloy.

Q: Ang mas makapal ba na Ground Wire ay palaging nangangahulugan ng mas mahusay na proteksyon?
A:Hindi awtomatiko. Ang layunin ay isang low-impedance fault path na tumutugma sa protective device at sa mga panuntunan sa pag-install. Ang sobrang laki ay maaaring lumikha ng mga isyu sa pagruruta/pagwawakas kung hindi magkatugma ang mga lug at hardware. Ang "tama ang laki + tama ang pagkaka-install" ay pumalo sa "napakakapal + hindi maganda ang pagtatapos."

Q: Bakit ang aking breaker o RCD/RCBO trip sa panahon ng startup kahit na walang "mali"?
A:Maaaring magdulot ng mga biyahe ang mga startup transient, leakage current mula sa mga filter/VFD, moisture, o hindi matatag na bonding. I-verify ang continuity ng grounding, suriin ang kondisyon ng insulation, kumpirmahin ang tamang uri ng protective device, at suriin ang layout ng grounding/bonding para sa mga hindi sinasadyang parallel path.

T: Ano ang pinakamabilis na paraan para kumpirmahin ang aking koneksyon sa Ground Wire ay ginagawa ang trabaho nito?
A:Magsagawa ng continuity test sa pagitan ng equipment chassis (at anumang mga pinto/guards) at ang pangunahing ground bar, pagkatapos ay kumpirmahin na ang mga pagwawakas ay mahigpit at nakadikit sa malinis na metal. Idokumento ang resulta upang ang mga pagbabago sa paglipas ng panahon ay madaling makita.

Panghuling takeaway

A Ground Wireay hindi lamang isang pormalidad sa kaligtasan—ito ay isang bahagi ng pagganap. Binabawasan nito ang panganib sa pagkabigla, pinapabuti ang katatagan ng system, pinoprotektahan ang mga electronics, at nakakatipid ng oras sa pag-commissioning sa pamamagitan ng pagpigil sa "mga ghost fault" na nag-aaksaya ng mga araw. Kung tinatrato mo ang saligan tulad ng isang dinisenyong sistema (hindi isang nahuling pag-iisip), makakakuha ka ng mas ligtas na mga pag-install at mas kalmadong mga maintenance team.

Kung tinutukoy mo ang mga grounding conductor para sa mga panel, equipment enclosure, o flexible bonding point,Dongguan Quande Electronics Co., Ltd.ay maaaring makatulong sa iyo na itugma ang estilo ng konduktor sa mga tunay na kondisyon ng pagpapatakbo. Handa nang bawasan ang muling paggawa at pagbutihin ang pagiging maaasahan?Makipag-ugnayan sa aminkasama ang mga detalye ng iyong aplikasyon, at tutulungan ka naming pumili ng solusyon sa saligan na akma sa iyong kapaligiran, mga pangangailangan sa paggalaw, at daloy ng trabaho sa pag-install.
