Bakit Ang Braided Copper Tube ang Go-To Choice para sa EMI Shielding at Cable Protection?

Ang mga modernong electronics ay nagiging mas maliit, mas mabilis, at mas sensitibo sa ingay. Mahusay iyon—hanggang sa magsimula ang isang perpektong "gumagana" na cable na magdulot ng mga random na pag-reset, hindi matatag na signal, o mga nabigong pagsubok sa pagsunod. Kung nakikitungo ka sa electromagnetic interference, static discharge, o mga kable na patuloy na nababalot at naiipit sa masikip na mga pagtitipon,Tinirintas na Copper Tubeay isa sa mga pinaka-praktikal na pag-aayos na maaari mong ipatupad nang hindi muling idisenyo ang iyong buong system.

Abstract

Ipinapaliwanag ng artikulong ito kung ano ang aTinirintas na Copper Tubeginagawa nito, ang mga karaniwang problemang nalulutas nito (EMI, abrasion, static buildup, at mechanical stress), at kung paano pipiliin ang tamang construction para sa iyong kapaligiran. Makakakita ka rin ng isang malinaw na checklist ng pagpili, pinakamahuhusay na kagawian sa pag-install, at isang talahanayan ng paghahambing upang matulungan kang itugma ang mga opsyon sa materyal (bare copper, tinned copper, silver-plated na tanso, at hindi kinakalawang na variant) sa mga totoong kaso ng paggamit—upang maiwasan mo ang labis na pagbabayad, kulang ang pagtukoy, o pag-install nito sa paraang makakansela sa mga benepisyo nito.

Talaan ng mga Nilalaman

1. The Pain Points Braided Copper Tube Solves
2. Ano ang Braided Copper Tube at Paano Ito Gumagana
3. Paano Piliin ang Tamang Tinirintas na Copper Tube
4. Talahanayan ng Paghahambing ng Materyal at Bumuo
5. Pinakamahuhusay na Kasanayan sa Pag-install at Grounding
6. Kung Saan Ito Karaniwang Ginagamit
7. Sourcing at Quality Check na Talagang Mahalaga
8. FAQ
9. Konklusyon

Balangkas

• Tukuyin kung ang iyong isyu ay EMI, static, abrasion, o tight-bend fatigue
• Unawain ang pagganap ng pagprotekta at kung ano talaga ang ibig sabihin ng "saklaw" sa pagsasanay
• Piliin ang tamang materyal na tapusin para sa iyong kapaligiran (halumigmig, asin, init)
• Sukatin ito nang tama upang magkasya nang hindi nasasakal ang cable o nag-iiwan ng mga puwang
• I-install ito nang may wastong pagwawakas para hindi maging "pandekorasyon" ang panangga
• I-validate gamit ang mga simpleng pagsusuri: continuity, fit, at grounding integrity

The Pain Points Braided Copper Tube Solves

Karaniwang nagsisimulang maghanap ang mga taoTinirintas na Copper Tubekapag may nangyaring “misteryosong”—lalo na sa mga assemblies na may mga motor, inverters, switching power supply, relay, o siksik na wiring harness. Narito ang pinakakaraniwang mga punto ng sakit na tinutugunan nito:

• Mga hindi matatag na signal at pananakit ng ulo ng EMI:Ang pagsasama ng ingay ay maaaring magdulot ng mga error sa data, sensor drift, audio buzz, o paulit-ulit na pagkabigo sa komunikasyon na masakit na i-debug.
• Nabigong EMC o mga pagsubok sa pagsunod:Pumapasa ka sa mga pagsusuri sa paggana, ngunit hindi nagtutulungan ang mga emission o susceptibility test—kadalasan ay dahil sa mga puwang sa pagprotekta o mahinang saligan.
• Abrasion at mekanikal na pagsusuot:Ang mga cable na idinadaan sa mga metal na gilid, mga gumagalaw na assemblies, o mga vibration-heavy system ay maaaring masira sa pamamagitan ng pagkakabukod sa paglipas ng panahon.
• Static na pagtaas ng kuryente:Sa mga tuyong kapaligiran o gumagalaw na cable carrier, ang static ay maaaring mag-ipon at mag-discharge sa mga sensitibong bahagi.
• Mahigpit na pagruruta at paulit-ulit na baluktot:Ang ilang mga proteksiyon na manggas ay matigas o malaki. Ang isang tinirintas na tubo ay nagdaragdag ng proteksyon habang nakayuko at nakabaluktot pa rin gamit ang harness.

Ang pangunahing ideya: ang isang tinirintas na tubo ay hindi lamang "isang manggas." Ito ay isang functional na layer na maaaring mabawasan ang interference, protektahan ang mga wiring, at magbigay ng isang kinokontrol na landas para sa hindi gustong elektrikal na enerhiya-kapag tinukoy at na-install nang tama.

Ano ang Braided Copper Tube at Paano Ito Gumagana

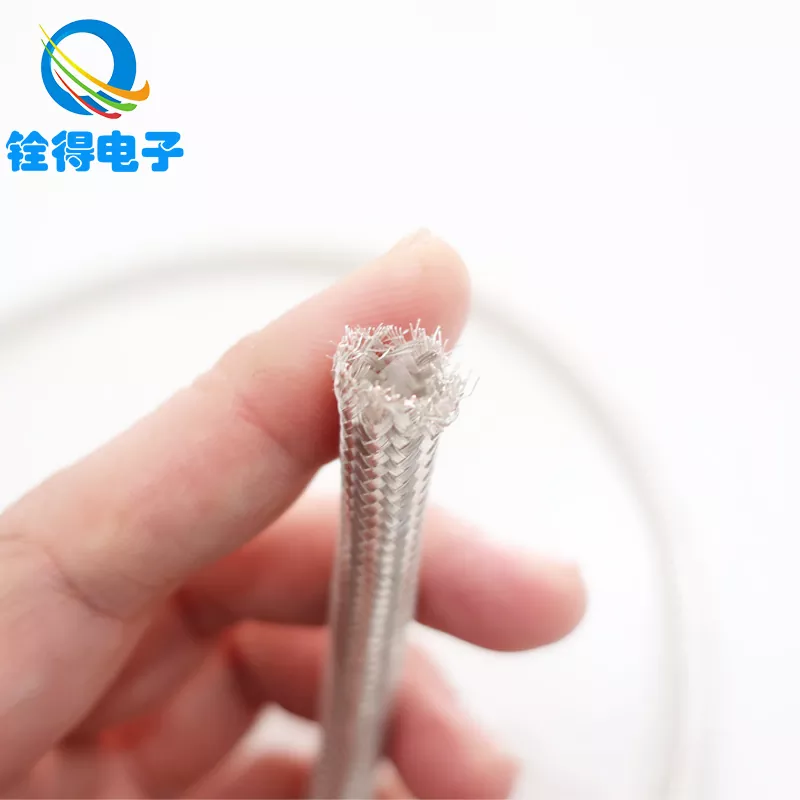

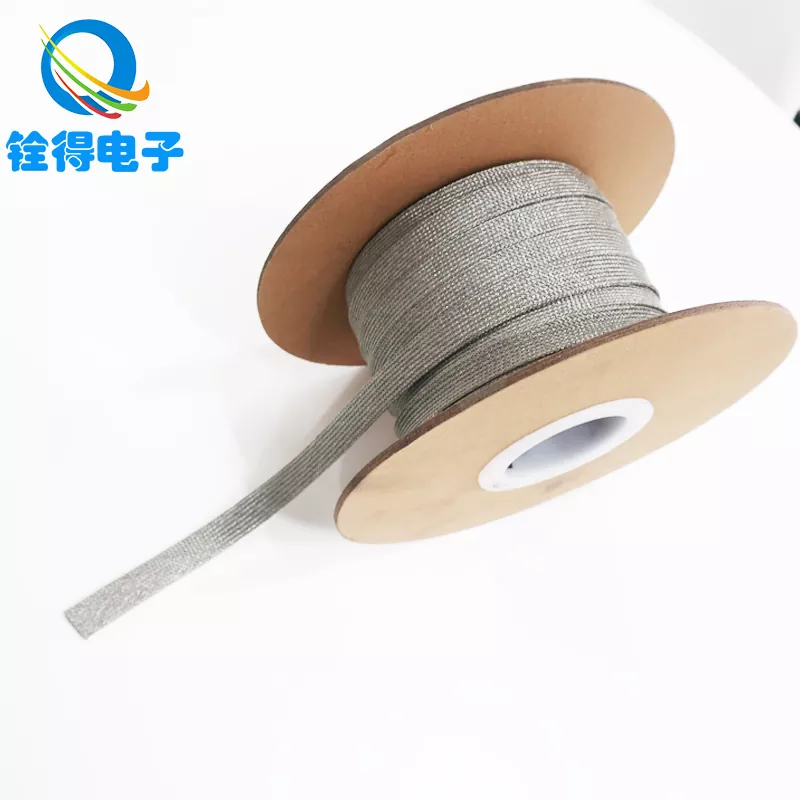

A Tinirintas na Copper Tubeay isang tubular mesh na ginawa sa pamamagitan ng pagtitirintas ng conductive wire strands sa isang flexible na manggas. Dahil bumubuo ito ng conductive network sa paligid ng cable bundle, makakatulong ito sa:

• I-attenuate ang electromagnetic interferencesa pamamagitan ng mga nakapaligid na sensitibong konduktor na may conductive barrier
• Bawasan ang mga emisyonsa pamamagitan ng pagkakaroon ng ingay na kung hindi man ay magniningning palabas
• Magbigay ng static na kakayahan sa paglabaskapag nakakonekta sa tamang landas sa lupa
• Pagbutihin ang mekanikal na proteksyonlaban sa abrasion, compression, at scuffing

Sa mga totoong system, ang performance ay nakadepende sa mga detalye: braid density, coverage, wire diameter, at—pinaka-mahalaga—kung paano mo winawakasan at ground ang braid. Ang isang de-kalidad na tirintas na may mahinang pagwawakas ay maaaring gumanap nang mas malala kaysa sa isang karaniwang tirintas na na-install nang tama.

Paano Piliin ang Tamang Tinirintas na Copper Tube

Pagpili ng aTinirintas na Copper Tubeay hindi tungkol sa pagpili ng "pinakamahal" na opsyon. Ito ay tungkol sa pagtutugma ng mga katangian ng tubo sa iyong kapaligiran at sa iyong failure mode. Gamitin ang checklist na ito:

• Tukuyin ang pangunahing layunin:EMI shielding, abrasion protection, static discharge, grounding continuity, o kumbinasyon?
• Kumpirmahin ang kapaligiran:panloob na tuyo, mahalumigmig, spray ng asin, mataas na temperatura, pagkakalantad sa kemikal, o panlabas na enclosure?
• Sukatin ang laki ng bundle ng cable:panlabas na diameter (OD) ng harness, kasama ang mga pangangailangan sa pagpapalawak para sa mga konektor.
• Magpasya sa materyal/tapos:hubad na tanso para sa mga kinokontrol na kapaligiran, tinned para sa corrosion resistance, silver-plated para sa mga espesyal na pangangailangan sa conductivity, o hindi kinakalawang na opsyon para sa malupit na mga kondisyon.
• Suriin ang saklaw at density ng tirintas:ang mas mataas na coverage ay kadalasang nagpapabuti ng shielding ngunit maaaring mabawasan ang daloy ng hangin at magpapataas ng paninigas.
• Planuhin ang paraan ng pagwawakas:clamp, crimp, solder, o shield termination band—nakakaapekto ito sa pagganap nang higit pa sa inaasahan ng maraming tao.

Isang praktikal na panuntunan sa pag-size: pumili ng panloob na diameter na akma nang maayos sa bundle nang hindi pinipilit. Masyadong masikip at madidiin mo ang tirintas (at idiin ang cable). Masyadong maluwag at gagawa ka ng mga puwang, paggalaw, at hindi pare-parehong contact.

Talahanayan ng Paghahambing ng Materyal at Bumuo

Pinakamahuhusay na Kasanayan sa Pag-install at Grounding

Dito nabigo ang maraming proyektong pang-proteksiyon—hindi dahil "masama" ang tirintas, ngunit dahil hindi ito epektibo sa pag-install. Panatilihin itong simple at disiplinado:

• Panatilihin ang tuluy-tuloy na saklaw:Iwasan ang malalaking gaps, pulled-open section, o biglaang mga transition sa diameter na lumilikha ng mga leakage path para sa interference.
• Tapusin nang tama:Gumamit ng clamp o termination band na lumilikha ng pare-pareho, 360-degree na contact sa paligid ng tirintas kung posible.
• Ground na may layunin:Kung gusto mo ng shielding performance, ikonekta ang braid sa isang stable na ground reference gamit ang low-impedance path. Ang mahaba at manipis na "pigtails" ay maaaring mabawasan ang pagiging epektibo sa mas mataas na frequency.
• Protektahan ang mga dulo:Magdagdag ng heat-shrink o mechanical strain relief para maiwasan ang fraying at para mabawasan ang matalim na pinsala sa pinagbabatayan na insulation.
• Account para sa paggalaw:Sa mga gumagalaw na harness, payagan ang sapat na malubay upang ang tirintas ay hindi maging stress point.

Isang mabilis na ugali sa pagpapatunay: pagkatapos ng pag-install, gawin ang isang continuity check sa haba ng braid at kumpirmahin na ang iyong mga termination point ay may matatag na mekanikal na contact. Kung ang tirintas ay malayang makakapilipit sa dulo, ang iyong "kalasag" ay maaaring hindi nakagapos sa paraang iniisip mo.

Kung Saan Ito Karaniwang Ginagamit

makikita moTinirintas na Copper Tubesa anumang industriya na naghahalo ng mga sensitibong signal sa maingay na power electronics o mahigpit na mga hadlang sa mga kable. Kasama sa mga karaniwang senaryo ang:

• Mga computer at kagamitan sa data:pagprotekta sa panloob na data at mga linya ng kuryente mula sa interference at mekanikal na pagkasira
• Mga sistema ng komunikasyon:pagliit ng panlabas na interference at pagbabawas ng cross-talk sa pagitan ng mga harness
• Automotive electronics:pagsuporta sa matatag na operasyon sa mga kumplikadong onboard na electromagnetic na kapaligiran
• Industrial automation:proteksyon ng cable sa paligid ng mga kable ng kontrol ng PLC, mga motor drive, at mga sensor harness
• Kagamitang medikal:pinahusay na katatagan ng electromagnetic para sa mga instrumentong katumpakan at mga diagnostic system

Kung ang iyong system ay may kasamang switching, rapid transients, o dense harness routing, ang isang braided sleeve ay maaaring isa sa mga pinaka-epektibong pagpapabuti—lalo na kung ihahambing sa muling pagdidisenyo ng mga board, pagpapalit ng mga ruta ng cable, o pagdaragdag ng napakalaking pag-filter sa lahat ng dako.

Sourcing at Quality Check na Talagang Mahalaga

Hindi lahat ng tinirintas na tubo ay pantay. Ang dalawang tubo ay maaaring magkamukha sa isang sulyap at gumaganap ng ibang-iba sa mga tunay na pagtitipon. Kapag sinusuri ang mga supplier, tumuon sa mga nakikitang tagapagpahiwatig:

• Unipormeng istraktura ng tirintas:ang pare-parehong paghabi ay binabawasan ang mga mahihinang spot at pinapabuti ang repeatability sa pag-install
• Mga matatag na sukat:Ang panloob na diameter at pag-uugali ng pagpapalawak ay dapat na mahuhulaan sa mga batch
• Pagkakatugma ng materyal at pagtatapos:Ang kalidad ng plating/finish ay nakakaapekto sa corrosion resistance at pangmatagalang electrical stability
• Mechanical na paghawak:ang mga magagandang braid ay lumalaban sa fraying, deforming, at snagging habang nagruruta
• Suporta sa pagpapasadya:kung ang iyong mga harness ay may hindi pangkaraniwang mga diameter, haba, o mga pangangailangan sa pagwawakas, maaaring makatipid ng oras ang pag-customize at mabawasan ang panganib sa pagpupulong

Ito ay kung saan ang pakikipagtulungan sa isang may karanasan na tagagawa ay maaaring mabawasan ang trial-and-error. Halimbawa,Dongguan Quande Electronics Co., Ltd. gumagawa ng braided copper tube na mga opsyon na nilayon para sa shielding at cable protection sa maraming application environment, at maaaring suportahan ang iba't ibang materyal na pagpipilian at mga detalye depende sa kung paano mo pinaplano na iruta at wakasan ang manggas.

FAQ

Q1: Gumagana ba ang braided copper tube para sa parehong shielding at pisikal na proteksyon?
A:Oo. Makakatulong ito na mabawasan ang electromagnetic interference habang pinoprotektahan din ang mga cable mula sa abrasion at compression. Ang balanse ay nakasalalay sa density ng tirintas at kung paano naka-install ang tubo.

Q2: Ang tinned copper ba ay palaging mas mahusay kaysa sa hubad na tanso?
A:Hindi palagi. Ang hubad na tanso ay mahusay na gumaganap sa mga kinokontrol na kapaligiran at kadalasang mas matipid. Ang tinned copper ay isang mas matalinong pagpili kapag mahalaga ang humidity, oxidation risk, o mahabang buhay ng serbisyo sa mas mahirap na kapaligiran.

Q3: Paano ko susukatin ang braided copper tube para sa isang bundle ng cable?
A:Sukatin ang panlabas na diameter ng buong bundle (kabilang ang kapal ng jacket) at pumili ng panloob na diameter na dumudulas nang hindi pinipilit. Kung ang bundle ay may mga konektor, isaalang-alang ang isang napapalawak na manggas o pag-install ng plano bago ang pagwawakas.

Q4: Bakit minsan "hindi gumagana" ang shielding kahit na may tinirintas na manggas?
A:Ang pinakakaraniwang dahilan ay hindi magandang pagwawakas o saligan. Kung ang tirintas ay hindi nakakabit nang maayos (o ang grounding path ay mataas ang impedance), maaaring bumaba nang husto ang pagiging epektibo ng pagprotekta.

Q5: Makakatulong ba ang braided copper tube sa static na kuryente?
A:Maaari ito, hangga't nakakonekta ito sa isang kinokontrol na landas ng paglabas. Ang conductivity ng braid ay maaaring makatulong sa pag-alis ng static buildup sa halip na hayaan itong maipon at lumabas nang hindi mahuhulaan.

Konklusyon

Kung nilalabanan mo ang EMI, hinahabol ang mga paulit-ulit na pagkakamali, o sinusubukang protektahan ang mga harness sa masikip, mataas na stress na mga ruta sa pagruruta,Tinirintas na Copper Tubeay isa sa mga pag-upgrade na makakapaghatid ng napakalaking resulta—nang hindi binabaligtad ang iyong buong disenyo. Ang lansihin ay piliin ang tamang materyal para sa iyong kapaligiran, sukatin ito nang tama, at wakasan ito sa paraang nagpapanatili ng tuluy-tuloy na kalasag at maaasahang pakikipag-ugnayan.

Kung gusto mo ng tulong sa pagpili ng tamang detalye—o sinusubukan mong lutasin ang isang matigas ang ulo na panghihimasok o isyu sa tibay sa isang tunay na pagpupulong—Dongguan Quande Electronics Co., Ltd.maaaring suportahan ang iyong proyekto gamit ang mga opsyon sa braided copper tube na iniayon sa iyong aplikasyon. Handa nang lumipat mula sa "paghula" patungo sa isang mas malinis, mas maaasahang solusyon sa mga kable?makipag-ugnayan sa aminupang talakayin ang iyong mga kinakailangan at makakuha ng praktikal na rekomendasyon.
