Paano Mapapahusay ng Copper Braid ang Grounding at EMI Control?

Abstract

Copper Braiday isa sa mga "maliit na bahagi" na tahimik na nagpapasya kung ang isang sistema ay nararamdaman ng bato-solid o nagiging isang misteryong kahon ng ingay, init, at pasulput-sulpot na mga pagkakamali. Kung nakaranas ka na ng isang ground strap na umiinit, isang cabinet na umuugong na may interference, o isang flexible na koneksyon na patuloy na pumuputok sa pinakamasamang panahon, ang gabay na ito ay para sa iyo. Susuriin namin kung ano talaga ang ginagawa ng Copper Braid, kung bakit ito nabigo sa mga tunay na pag-install, at kung paano pipiliin, wakasan, at panatilihin ito upang ang grounding at shielding ay mananatiling matatag sa mahabang panahon.

Talaan ng mga Nilalaman

• Balangkas
• The Real-World Pain Points Copper Braid Solves
• Ano ang Copper Braid (at Ano Ito)
• Paano Pumili ng Copper Braid Nang Hindi Nanghuhula
• Talahanayan ng Mabilisang Pagpili
• Pagwawakas at Pag-install na Hindi Mabibigo
• Mga Praktikal na Pagsusuri at Pag-verify
• Mga Karaniwang Pagkakamali at Madaling Pag-aayos
• Mga Karaniwang Use Case at Pagtutugma sa Tamang Braid
• FAQ
• Susunod na Hakbang

Balangkas

1. Tukuyin ang punto ng pananakit: init, pagkapagod sa vibration, ingay, kaagnasan, o mga hadlang sa espasyo
2. Kumpirmahin ang uri ng trabaho: grounding strap, bonding, shielding sleeve, o flexible connector
3. Piliin ang uri ng tirintas: flat vs tubular, bare vs tinned, fine vs coarse strands
4. Sukatin ito nang may layunin: cross-sectional area, haba, at pinapayagang pagtaas ng temperatura
5. Tamang wakasan: crimp, weld/braze, o solder (kung naaangkop lang)
6. I-verify sa field: paglaban, temperatura, at "pagsusuri ng wiggle" sa ilalim ng pagkarga

The Real-World Pain Points Copper Braid Solves

Ang mga tao ay bihirang "gusto" ang Copper Braid. Ang gusto nila ay matigil na ang problema. Narito ang mga nangungunang punto ng sakit na ginawa ng Copper Braid upang tugunan:

• Pasulput-sulpot na saligansanhi ng vibration, paggalaw ng pinto, o thermal expansion
• Mga isyu sa EMItulad ng mga hindi matatag na signal, maingay na sensor, o pananakit ng ulo sa pagsunod
• Mga hot spotsa mga flexible jumper kung saan ang isang solidong cable ay hindi makakaligtas sa paulit-ulit na paggalaw
• Kaagnasansa mga nakalantad na punto ng pagbubuklod, lalo na sa maalinsangan o maalat na kapaligiran
• Mga limitasyon sa espasyokung saan ang isang bilog na cable ay masyadong matigas o masyadong malaki para ligtas na ruta

Ang pangunahing bentahe ay ang kakayahang umangkop. Ang Copper Braid ay kumakalat ng bending stress sa maraming pinong strand, na tumutulong dito na mas mahusay na tiisin ang paggalaw kaysa sa isang matibay na konduktor. Maaari rin itong magbigay ng malawak na lugar ng pakikipag-ugnayan para sa mga application ng pag-bonding at pag-shield—kapag na-install nang tama.

Ano ang Copper Braid (at Ano Ito)

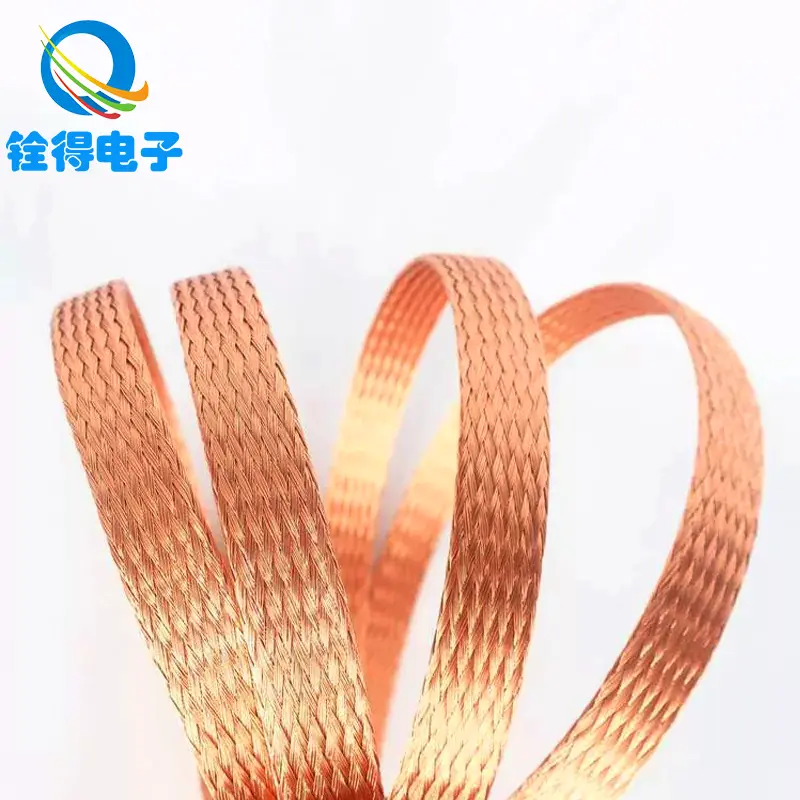

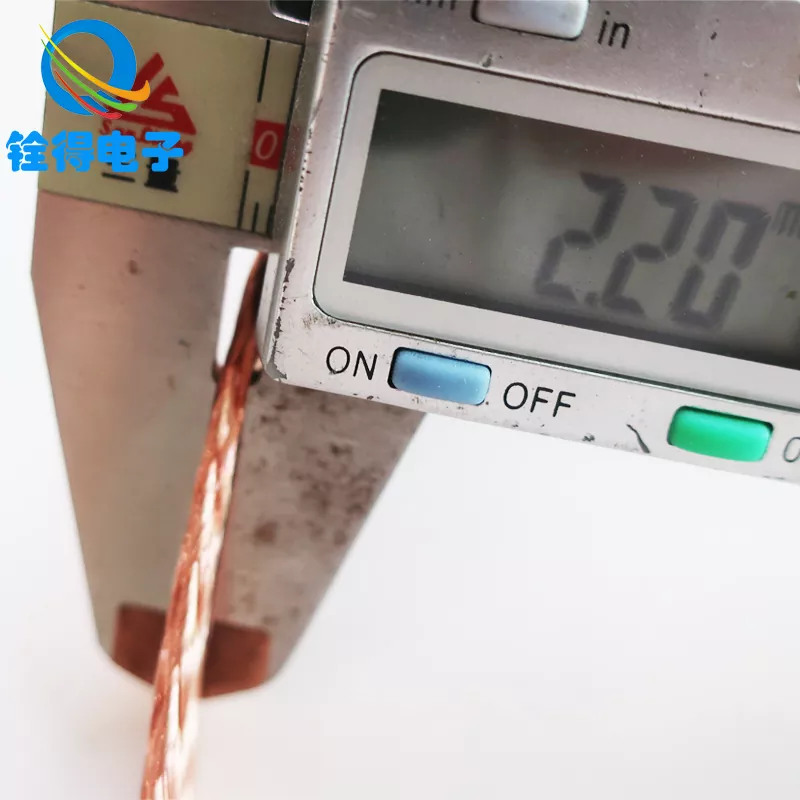

Ang Copper Braid ay isang habi na konduktor na ginawa mula sa maraming mga hibla ng tanso. Maaari itong gawin bilang isangpatag na tirintas(karaniwan para sa grounding strap) o apantubo na tirintas(kadalasang ginagamit bilang panangga na manggas sa mga kable).

Ano ang mahusay sa:

• Flexible bondingsa pagitan ng mga gumagalaw na bahagi (pinto, takip, motor frame, naaalis na panel)
• Mga landas na may mababang impedancesa mas mataas na frequency kapag na-optimize ang geometry at mga pagwawakas
• Mechanical na tibaykumpara sa isang solidong konduktor sa paulit-ulit na pagbaluktot

Ano ito ay hindi:

• Isang mahiwagang pag-aayos para sa mahihirap na mga layout ng saligan (nagdudulot pa rin ng problema ang mahabang loop at sloppy bond)
• Isang kapalit para sa tamang sukat ng konduktor (masyadong maliit ay mag-iinit pa rin)
• Immune to bad terminations (karamihan sa "braid failures" ay termination failures)

Sa praktikal na sourcing, madalas mong makikitahubad na tansoatlata na tanso. Ang tinned copper ay popular kapag oxidation resistance at mas madaling solderability ang mga priyoridad. Ang hubad na tanso ay maaaring maging isang malakas na pagpipilian para sa kontrolado, tuyo na mga interior kung saan mahalaga ang maximum conductivity at cost efficiency.

Maraming mga inhinyero at mamimili ang nagtatrabaho sa mga tagagawa tulad ngDongguan Quande Electronics Co.,Ltd. kapag kailangan nila ng mga opsyon sa Copper Braid na iniayon sa grounding strap, shielding sleeves, o custom flexible connector para sa iba't ibang mga katotohanan sa pag-install.

Paano Pumili ng Copper Braid Nang Hindi Nanghuhula

Ang pagpili ng Copper Braid ay pinakamadali kapag huminto ka sa pag-iisip sa "braid = braid" at sa halip ay magpasya batay sa trabahong dapat itong mabuhay. Gamitin ang checklist na ito:

• 1) Kasalukuyan at pagtaas ng temperatura:Kung ang tirintas ay nagdadala ng kasalukuyang (hindi lamang bonding), sukatin ito upang hindi ito uminit. Ang pag-init ay karaniwang lumalabas muna sa mga pagwawakas, pagkatapos ay kasama ang tirintas. Kapag may pagdududa, pumili ng mas malaking cross-section o parallel na maraming braid.
• 2) I-flex ang buhay at pattern ng paggalaw:Ang strap na nakayuko ng 10 beses sa isang araw ay iba sa isang strap na patuloy na nagvibrate. Para sa madalas na pagbaluktot, mas gusto ang mas pinong mga hibla at sapat na malubay. Iwasan ang matalim na pagliko at "mga punto ng bisagra."
• 3) Kapaligiran:Ang halumigmig, fog ng asin, singaw ng kemikal, at pagkakalantad sa labas ay nagtulak sa iyo patungo sa tinned copper at protektadong mga ibabaw ng bonding. Kung may mga di-magkatulad na metal (halimbawa, tansong tirintas na nakatali sa aluminyo), magplano para sa pagkontrol ng kaagnasan na may wastong paghahanda ng hardware at ibabaw.
• 4) Geometry at haba:Ang mas maikli ay karaniwang mas mahusay para sa pagganap. Panatilihing maikli ang tirintas hangga't maaari habang pinapayagan pa rin ang paggalaw. Ang malalapad at patag na tirintas ay maaaring mapabuti ang lugar ng pagbubuklod at mabawasan ang mga epektong induktibo kumpara sa isang mahaba at manipis na tingga.
• 5) Paraan ng pagwawakas:Magpasya nang maaga: crimp, weld/braze, o solder. Tinutukoy nito kung ano ang kahulugan ng pagtatayo ng tirintas at kalupkop. (At oo, mas mahalaga ang mga pagwawakas kaysa sa gustong aminin ng karamihan.)

Talahanayan ng Mabilisang Pagpili

Pagwawakas at Pag-install na Hindi Mabibigo

Kung "mahiwagang" mabibigo ang Copper Braid, kadalasan ay dahil ang pagwawakas ay itinuring na parang isang nahuling pag-iisip. Narito kung paano patagalin ang koneksyon:

• Paghahanda sa ibabaw:Ang malinis, maliwanag na metal contact surface ay pumapatak sa "mas tumitikip." Alisin ang pintura/oxide kung saan kailangan ang pagbubuklod, at protektahan ang joint pagkatapos kung kinakailangan.
• Tamang ginawa ang crimping:Gamitin ang tamang lug at die profile para sa kapal at lapad ng tirintas. Ang isang masamang crimp ay lumilikha ng mataas na resistensya at init. Ang isang magandang crimp ay nagiging mechanically stable at electrically consistent.
• Mga pagpipilian sa weld / braze:Para sa mga demanding application (high current o harsh vibration), ang mga welded o brazed terminations ay maaaring madaig ang paghihinang sa pamamagitan ng pagliit ng creep at thermal fatigue. Depende ito sa iyong proseso ng pagpupulong at mga materyales.
• Paghihinang nang may pag-iingat:Maaaring i-wick up ng solder ang tirintas at gawing matigas na "stress riser" ang isang flexible strap na pumutok sa gilid ng soldered zone. Kung kailangan ang paghihinang, panatilihing kontrolado ang wicking at magbigay ng strain relief.
• Pag-alis ng strain at pagruruta:Bigyan ang tirintas ng banayad na kurba. Iwasan ang matalim na tiklop. Pigilan ang tirintas mula sa pagkuskos sa mga gilid. Kung gumagalaw ang tirintas, dapat itong gumalaw nang maayos—hindi simot, kink, o latigo.

Isang simpleng panuntunan: ang tirintas ay dapat na ang flexible na elemento, hindi ang punto ng pagwawakas. Kung ang iyong kasukasuan ay magiging bisagra, makakakuha ka ng mga bitak sa pagkapagod at paglaki ng resistensya.

Mga Praktikal na Pagsusuri at Pag-verify

Hindi mo kailangan ng lab para kumpirmahin kung ginagawa ng Copper Braid ang trabaho nito. Ang mga praktikal na pagsusuring ito ay nakakakuha ng karamihan sa mga isyu nang maaga:

• Pagsusuri ng paglaban (baseline):Sukatin ang joint-to-joint resistance pagkatapos ng pag-install, pagkatapos ay muling suriin pagkatapos ng vibration o thermal cycling.
• Pagsusuri ng temperatura (sa ilalim ng pagkarga):Kung ang tirintas ay nagdadala ng kasalukuyang, patakbuhin ang system at maghanap ng mga hot spot sa mga lug at contact face.
• Visual na inspeksyon:Maghanap ng nagpapadilim, maberde na oksihenasyon, sirang mga hibla, o lumuwag na hardware.
• Wiggle test:Sa power off at mga ligtas na pamamaraan na sinusunod, dahan-dahang ibaluktot ang assembly at tingnan kung ang joint ay parang mechanically stable.

Kung tumataas ang resistensya sa paglipas ng panahon, ituring ito bilang isang maagang babala. Ang tirintas ay bihirang "biglang mabibigo" - ito ay humihina hanggang sa ang sistema ay maging hindi maaasahan.

Mga Karaniwang Pagkakamali at Madaling Pag-aayos

• pagkakamali:Gumamit ng tirintas na masyadong makitid dahil ito ay "kasya."
  Ayusin:Sukat para sa kasalukuyan at duty cycle. Kung masikip ang espasyo, isaalang-alang ang maraming braids na magkatulad o ibang geometry.
• pagkakamali:Sobrang paghihinang at ginagawang matibay na bar ang tirintas.
  Ayusin:Mas gusto ang crimp o controlled termination method at magdagdag ng strain relief.
• pagkakamali:Pagbubuklod sa pintura, oxide, o kontaminadong ibabaw.
  Ayusin:Ihanda nang maayos ang ibabaw at protektahan ito pagkatapos ng pagpupulong kung kinakailangan.
• pagkakamali:Mahahaba, looping braid run na kumikilos tulad ng mga antenna.
  Ayusin:Panatilihin itong maikli, direkta, at mekanikal na suportado.
• pagkakamali:Hindi pinapansin ang kaagnasan sa magkaibang metal joints.
  Ayusin:Gumamit ng naaangkop na hardware, coatings, at magkasanib na proteksyon na angkop sa kapaligiran.

Mga Karaniwang Use Case at Pagtutugma sa Tamang Braid

Lumilitaw ang Copper Braid sa maraming industriya dahil nilulutas nito ang isang partikular na kumbinasyon ng mga pangangailangang elektrikal at mekanikal. Narito ang mga karaniwang kaso ng paggamit at kung ano ang dapat bigyang-priyoridad:

• Kontrolin ang mga cabinet at enclosure:Unahin ang maaasahang pagbubuklod para sa mga pinto at naaalis na mga panel. Karaniwan ang mga strap ng Flat Copper Braid na may matitibay na lug.
• Automation at robotics:Unahin ang flex life at strain relief. Pinarurusahan ng mga ikot ng paggalaw ang mahinang pagruruta nang higit pa sa inaasahan ng karamihan.
• Power electronics (inverter, drive, UPS):Unahin ang kasalukuyang kapasidad at thermal stability. I-verify ang temperatura sa ilalim ng totoong operating load.
• Mga manggas ng cable shielding:Unahin ang pare-parehong saklaw at wastong pamamaraan ng pagwawakas. Ang isang mahusay na manggas na may mahinang koneksyon sa dulo ay hindi maghahatid ng mga pare-parehong resulta.
• Telecom at instrumentasyon:Unahin ang low-noise bonding at stable na koneksyon na hindi naaanod sa paglipas ng panahon.

Kapag nag-source ka ng Copper Braid, ang pinakakapaki-pakinabang na mga supplier ay magtatanong tungkol sa kapaligiran, paggalaw, kasalukuyan, at paraan ng pagwawakas—dahil tinutukoy ng mga detalyeng iyon kung gagana ang tirintas tulad ng isang pangmatagalang solusyon o isang umuulit na item sa pagpapanatili.

FAQ

1) Ang tinned Copper Braid ba ay palaging mas mahusay kaysa sa hubad na tanso?

Hindi palagi. Ang Tinned Copper Braid ay mahusay para sa corrosion resistance at maaaring mas madaling gamitin sa ilang partikular na paraan ng pagpupulong. Ang hubad na tanso ay maaaring maging perpekto sa malinis, tuyo na mga kapaligiran kung saan mababa ang panganib sa oksihenasyon at ang pinakamataas na conductivity ay ang priyoridad.

2) Bakit nag-iinit ang aking Copper Braid sa mga dulo?

Ang mga mainit na dulo ay karaniwang tumutukoy sa mataas na resistensya sa pagwawakas: mahinang crimping, kontaminadong ibabaw, maluwag na hardware, o isang joint na masyadong maliit para sa kasalukuyang. Ayusin muna ang pagwawakas bago sisihin ang tirintas.

3) Maaari bang palitan ng Copper Braid ang isang karaniwang ground wire?

Ang Copper Braid ay pinakamainam kapag kailangan mo ng flexibility, malawak na lugar ng pagbubuklod, o isang matibay na strap na nananatili sa paggalaw. Para sa mga static, protektadong pagtakbo, maaaring mas simple ang isang karaniwang konduktor. Ginagamit ng maraming system ang pareho—bawat isa ay may katuturan.

4) Gaano dapat kaikli ang isang saligan na tirintas?

Kasing ikli ng praktikal habang pinapayagan pa rin ang paggalaw at ligtas na pagruruta. Ang sobrang haba ay maaaring magdagdag ng hindi gustong loop area at mechanical floppiness. Ang isang banayad na kurba ay mas mahusay kaysa sa isang mahabang loop.

5) Ano ang pinakamalaking pagkakamali sa pag-install sa Copper Braid?

Tratuhin ito bilang "isang piraso ng tanso" at binabalewala ang kalidad ng pagwawakas at paghahanda sa ibabaw. Ang pinagsamang ay ang sistema. Kung ang joint ay hindi matatag, ang pagganap ay drift at ang mga pagkabigo ay susunod.

6) Paano ko mapipigilan ang pag-crack ng pagkapagod sa isang gumagalaw na strap?

Magbigay ng malubay, iwasan ang matalim na baluktot, panatilihin ang pagwawakas na maging bisagra, at pigilan ang pagkuskos sa mga gilid. Kung madalas ang paggalaw, pumili ng konstruksiyon para sa paulit-ulit na pagbaluktot at magdagdag ng strain relief.

7) Makakatulong ba ang Copper Braid sa mga isyu sa interference?

Oo—kapag ginamit bilang isang bonding strap o isang shielding sleeve na may tamang pagruruta at pagwawakas. Kung magpapatuloy ang ingay, suriin ang buong layout ng saligan at tiyaking maikli, malinis, at pare-pareho ang mga bono.

Susunod na Hakbang

Ang Copper Braid ay pinakamahusay na gumagana kapag ito ay itinuturing na isang dinisenyong bahagi—pinili para sa kapaligiran, sukat para sa trabaho, at winakasan nang may pag-iingat. Gawin iyon, at makakakuha ka ng matatag na saligan, mas kaunting mga sorpresa sa ingay, at mas kaunti ang pagpapanatili ng "bakit ito nabigo muli".

Kung pipili ka ng Copper Braid para sa mga grounding strap, shielding sleeves, o custom flexible connector at gusto mo ng rekomendasyon batay sa iyong totoong mga detalye ng application, Dongguan Quande Electronics Co.,Ltd. maaaring suportahan ang pagtutugma ng detalye at mga opsyon sa produksyon—makipag-ugnayan sa aminupang talakayin ang iyong mga kinakailangan at makakuha ng solusyon na akma sa iyong mga kondisyon sa pag-install.
