Bakit Ang Solder Wick Braid Wire ang Go-To Tool para sa Clean Desoldering?

Abstract

Ang pag-desoldering ay dapat pakiramdam na kontrolado, hindi tulad ng isang mataas na pusta na sugal kung saan ang mga pad ay umaangat, mga bakas na nagbabalat, at ang panghinang ay tumalsik sa lahat ng dako. Pinaghiwa-hiwalay ng gabay na ito kung paanoPanghinang Wick Braid Wiregumagana, kung bakit ito nabigo sa real-world na rework, at kung paano ayusin ang pinakakaraniwan mga punto ng sakit na may paulit-ulit na proseso. Makakakuha ka rin ng praktikal na chart ng pagpili, talahanayan ng pag-troubleshoot, at istilo ng checklist workflow na tumutulong sa iyong alisin ang solder nang malinis habang pinoprotektahan ang mga bahagi at ang PCB.

Mga nilalaman

• Balangkas sa isang Sulyap
• Pag-unawa sa Panghinang Wick Braid Wire
• Mga Punto ng Sakit ng Customer at Bakit Mali ang Pag-desoldering
• Pagpili ng Tamang tirintas para sa Trabaho
• Isang Malinis, Paulit-ulit na Desoldering Workflow
• Selection Table para sa Lapad, Heat, at Use Cases
• Talahanayan ng Pag-troubleshoot para sa Stubborn Solder
• Mga Advanced na Tip para sa SMD, Connectors, at Multi-Layer Board
• Pangangalaga, Pag-iimbak, at Pagkatapos ng Paglilinis
• FAQ
• Mga Susunod na Hakbang

Balangkas sa isang Sulyap

• Ano ang talagang ginagawa ng desoldering braid sa joint (at kung ano ang hindi nito magagawa)
• Bakit umaangat ang mga pad at nababalat ang mga bakas sa panahon ng "normal" na rework
• Paano pumili ng lapad at pagkilos ng pagkilos upang tumugma sa iyong mga kasukasuan
• Isang hakbang-hakbang na paraan na nagpapababa ng stress sa init at nagpapabuti sa bilis ng wicking
• Mga talahanayan para sa pagpili at pag-troubleshoot
• Mga FAQ na tumutugon sa mga tanong na madalas itanong ng mga mamimili at technician

Pag-unawa sa Panghinang Wick Braid Wire

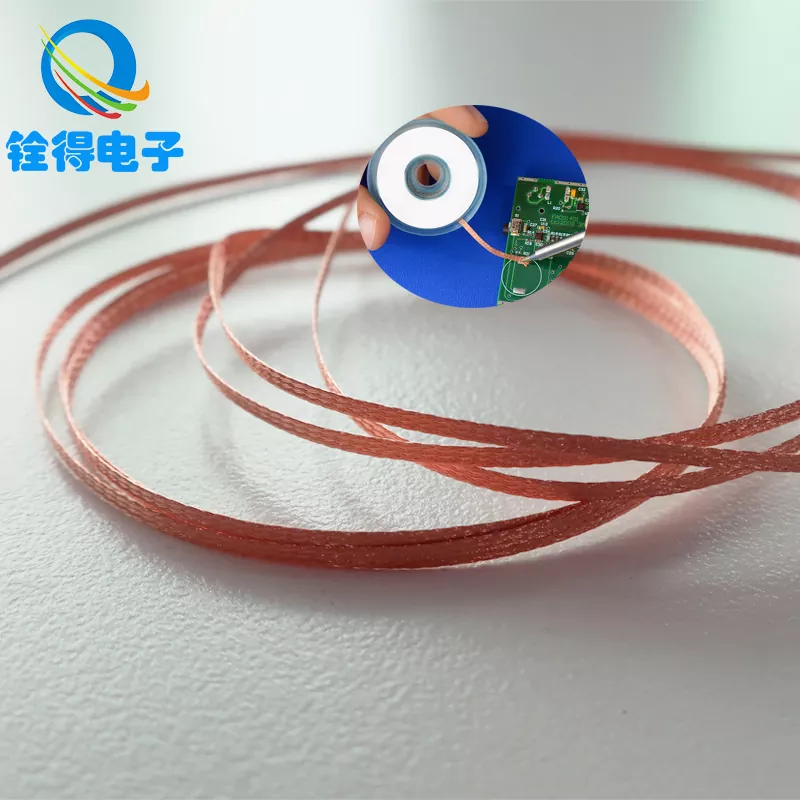

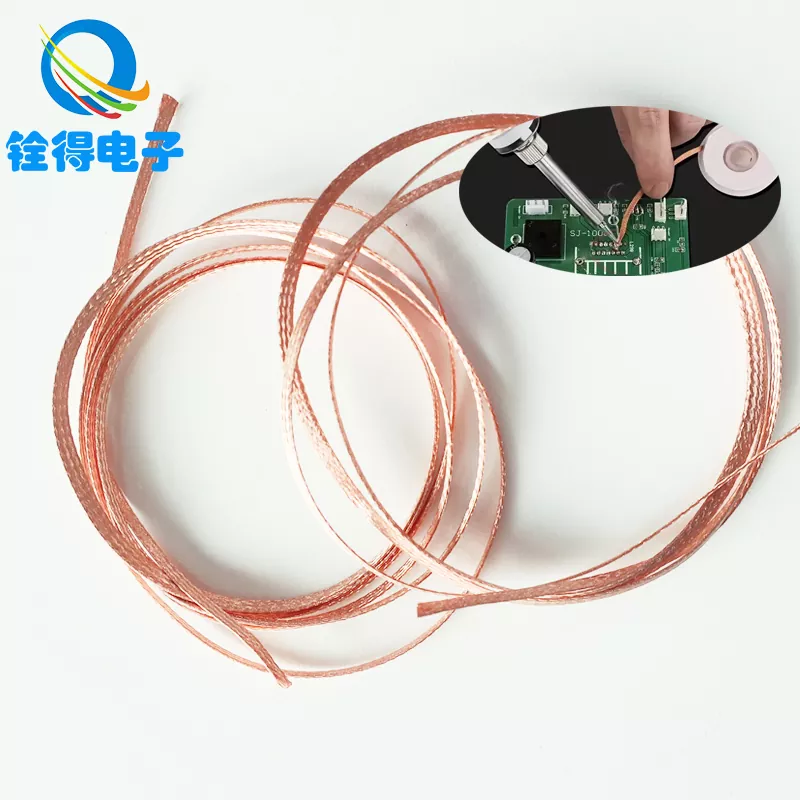

Panghinang Wick Braid Wire(tinatawag ding desoldering braid) ay isang habi na tansong laso na idinisenyo upang hilahin ang tinunaw na panghinang palayo sa isang kasukasuan. Ang tirintas ay kumikilos tulad ng isang network ng mga maliliit na channel: kapag ang solder ay natunaw, ang pagkilos ng maliliit na ugat ay kumukuha nito sa habi ng tanso. Ang isang mahusay na tirintas ay hindi lamang "touch solder" - ito ay mabilis na sumisipsip, pagkatapos ay malinis na ilalabas kapag iniangat mo.

Karamihan sa tirintas ay nakabatay sa tanso dahil ang tanso ay naglilipat ng init nang mahusay at madaling nababasa kapag may flux. Si Flux ang tahimik na bayani dito: inaalis nito ang mga oxide, tinutulungan ang daloy ng panghinang, at kapansin-pansing nagpapabuti sa bilis ng wicking. Kung walang sapat na pagbabago, kahit na ang premium na tirintas ay maaaring makaramdam ng "patay," pinipilit kang hawakan ang init nang mas mahaba kaysa sa dapat mo — at doon nasisira ang mga board.

• Ano ito mahusay para sa:paglilinis ng mga pad, paglilinis ng mga tulay, pag-alis ng labis na panghinang, paghahanda para sa muling paggawa.
• Ano ang hindi:isang kapalit para sa wastong pag-init ng magkasanib na bahagi, o isang magic eraser para sa malamig na mga joints na may mahinang thermal access.

Mga Punto ng Sakit ng Customer at Bakit Mali ang Pag-desoldering

Karaniwang sinisisi ng mga tao ang tirintas kapag hindi maganda ang pag-desoldering. Patas. Ngunit ang tunay na dahilan ay halos palaging isang hindi pagkakatugma sa pagitan lapad ng tirintas, aktibidad ng flux, temperatura ng bakal, at kung paano inililipat ang init sa joint.

Pain point 1: Ang mga pad ay umaangat o may mga bakas na pagbabalat

Karaniwang nangyayari ito kapag masyadong matagal ang init, o kapag ang tirintas ay pinindot nang husto na parang sinusubukan mong "i-scrub" ang panghinang. Ang sobrang presyon ay nagpapataas ng mekanikal na stress habang ang pandikit sa ilalim ng tansong pad ay pinalambot ng init. Ang pag-aayos ay counterintuitive: gamitinmas kauntipilitin at pahusayin ang wicking efficiency gamit ang flux at tamang lapad ng braid para bumaba ang time-on-heat.

Pain point 2: Ang tirintas ay hindi sumisipsip ng solder

Kasama sa mga karaniwang dahilan ang oxidized na tirintas, hindi sapat na pagkilos ng bagay, masyadong mababa ang temperatura, o isang joint na hindi ganap na natunaw. Kung ang pinagsamang ay hindi tunay likido, ang panghinang ay hindi dadaloy sa habi - nakaupo lang ito, nanunuya sa iyo.

Pain point 3: Solder smears o muling nagpapatigas sa pad

Madalas itong nangyayari kapag ang tirintas ay itinaas sa maling oras o ang bakal bago paghiwalayin ang tirintas. Ang panghinang ay nagyeyelo at "ipinadikit" ang tirintas sa pad, na nag-aanyaya sa pag-angat ng pad. Mahalaga ang timing: paghiwalayin ang tirintas mula sa pinagsamang habang ang panghinang ay natunaw pa.

Pain point 4: Nai-stress ang mga bahaging sensitibo sa init

Ang mga connector, plastic housing, at mga kalapit na IC ay hindi mahilig sa matagal na init. Kung ang iyong pamamaraan ay nangangailangan ng mahabang oras ng pakikipag-ugnayan, nagpe-play ka sa hard mode. Ang solusyon ay isang mas mabilis, kinokontrol na proseso — at kung minsan ay pinagsasama ang tirintas sa iba pang mga tool (tulad ng solder suction o low-melt alloys) para sa tiyak na mga kasukasuan.

Pagpili ng Tamang tirintas para sa Trabaho

Ang pagbili ng tirintas ay hindi dapat manghula. Magsimula sa tatlong praktikal na salik: lapad, pagkilos ng flux, at pagkakapare-pareho ng paghabi. Kapag naayon ang mga ito sa iyong trabaho,Panghinang Wick Braid Wirenagiging mabilis, mahuhulaan, at banayad sa mga board.

• Lapad:Itugma ang lapad ng tirintas sa laki ng pad/joint. Masyadong makitid ay agad na nabubusog; masyadong malapad ay nagnanakaw ng init at nagpapabagal sa pagkatunaw.
• aktibidad ng flux:Ang isang tirintas na may epektibong flux ay mas mabilis na basa. Para sa matigas ang ulo lumang joints, pagdaragdag ng isang touch ng panlabas na flux ay nakakatulong.
• Pagkakapare-pareho ng paghabi:Kahit na ang density ng tirintas ay nagpapabuti sa pagkilos ng capillary. Ang hindi regular na paghabi ay nagdudulot ng hindi pantay na pagsipsip at "paglaktaw."
• Malinis na tanso:Ang oxidized na tanso ay hindi masisira nang maayos. Ang pag-iimbak at pag-iimbak ay mahalaga kaysa sa inaamin ng mga tao.

Kung naghahanap ka para sa paggawa o serbisyo sa trabaho, ang pagkakapare-pareho ay mahalaga gaya ng pagganap. Maraming team ang pumipili ng stable na supplier kaya mga technician ay hindi patuloy na muling natututo kung paano kumikilos ang tirintas. Ito ay kung saan nakaranas ng mga tagagawa tulad ngDongguan Quande Electronics Co., Ltd.ay madalas na sinusuri para sa repeatability, packaging control, at lot-to-lot stability.

Isang Malinis, Paulit-ulit na Desoldering Workflow

Narito ang isang paraan na nagpapababa ng stress sa board at nagpapabuti ng mga resulta. Tratuhin ito bilang isang gawain, hindi isang freestyle na pagganap. Mapapansin mo ang pinakamalaking pagpapabuti sa kung gaano kabilis lumipat ang panghinang sa tirintas.

1. Ihanda ang joint:Magdagdag ng isang maliit na halaga ng sariwang panghinang sa mga lumang joints. Mukhang mali, ngunit nakakatulong ito sa paglipat ng init at pinapababa ang pagkakataon ng "half-molten" na panghinang na tumangging mag-wick.
2. Magdagdag ng flux (oo, kahit na ang tirintas ay flux):Ang kaunting panlabas na flux sa pad o braid tip ay maaaring magbago ng pagganap, lalo na sa mga lumang board.
3. Ilagay ang tirintas, pagkatapos ay plantsahin:Itakda muna ang tirintas sa panghinang, pagkatapos ay ilagay ang bakal sa ibabaw ng tirintas. Pinapainit nito ang tirintas at magkasama at hinihikayat ang daloy ng capillary.
4. Gumamit ng banayad na presyon:Ginagabayan mo ang contact, hindi ang pag-sanding ng PCB. Hayaang gawin ng init ang trabaho.
5. Panoorin ang daloy:Dapat mong makita ang panghinang na lumipat sa tirintas. Sa sandaling mabusog ang seksyon, i-slide sa isang sariwang lugar.
6. Iangat nang tama:Itaas ang tirintas at plantsa nang magkasama, pagkatapos ay paghiwalayin habang tunawin kung kinakailangan. Huwag alisan ng balat ang pinalamig na tirintas sa pad.
7. Tapusin ang malinis:Kung mahalaga ang flux residue para sa iyong pagpupulong, linisin ang lugar gamit ang naaangkop na solvent at isang lint-free swab.

Kapag ginawa nang tama,Panghinang Wick Braid Wireparang hindi "siguro." Parang kinokontrol na paglipat: pumupunta ang solder kung saan mo gustong pumunta, at mananatiling kalmado ang pad.

Selection Table para sa Lapad, Heat, at Use Cases

Talahanayan ng Pag-troubleshoot para sa Stubborn Solder

Mga Advanced na Tip para sa SMD, Connectors, at Multi-Layer Board

Ang ilang mga joints ay lumalaban nang mas mahirap kaysa sa iba. Ang mga multi-layer board ay mabilis na lumubog sa init; Ang mga malalaking eroplano sa lupa ay kumikilos tulad ng mga higanteng espongha ng init. Hindi brute force ang trick — pinapabuti nito ang thermal transfer para mas mabilis kang makapasok at lumabas.

• Para sa mga eroplano sa lupa:Gumamit ng mas malaking tip at daluyan/mas malawak na tirintas. Magdagdag ng pagkilos ng bagay. Pag-isipang painitin ang board kung pinapayagan ng iyong proseso.
• Para sa fine-pitch pin:Gumamit ng makitid na tirintas, light contact, at madalas na pagbabago ng tirintas. Hinahatak ng saturated braid ang solder pabalik sa mga pin.
• Para sa mga konektor:Gumawa ng pin-by-pin sa mga yugto. I-clear ang sapat na solder upang mapalaya ang lead, pagkatapos ay suriin muli sa halip na mag-overheating.
• Para sa paulit-ulit na rework:Malinis na nalalabi sa pagitan ng mga pass. Ang lumang pagkilos ng bagay at oksihenasyon ay nabubuo at mabagal na pag-wicking.

Kung ang iyong koponan ay madalas na gumagawa ng muli, ang pare-parehong pagganap ng tirintas ay nakakatipid ng oras at nakakabawas ng scrap. Kaya naman maraming mamimili ang nagsusuriPanghinang Wick Braid Wirehindi lamang sa "gumagana ba ito," ngunit sa "gumagana ba ito sa parehong paraan sa bawat oras."

Pangangalaga, Pag-iimbak, at Pagkatapos ng Paglilinis

Bumababa ang performance ng braid kapag nag-oxidize o natuyo ang flux. Tratuhin ang tirintas bilang isang consumable na nararapat sa malinis na imbakan.

• Selyadong tindahan:Panatilihin ang tirintas sa packaging nito kapag hindi ginagamit upang mabawasan ang oksihenasyon.
• Gumamit ng mga sariwang seksyon:Sa sandaling puspos, gupitin o sumulong. Ang muling paggamit ng filled braid ay nagpapabagal sa wicking at nagpapataas ng init.
• Linisin pagkatapos ng muling gawain:Kung ang nalalabi ay isang alalahanin, linisin ang lugar ng pad at siyasatin bago muling maghinang.
• Suriin ang resulta:Ang isang maayos na nilinis na pad ay dapat magmukhang pantay at handa para sa muling pag-tinning o paglalagay ng bahagi.

Para sa mga procurement team, sulit din na suriin ang pagkakapare-pareho ng packaging at kalinawan ng label, lalo na para sa mga imbentaryo na maraming lapad. Gusto ng mga supplierDongguan Quande Electronics Co., Ltd. ay madalas na hinihiling na suportahan ang mga matatag na detalye sa mga batch kaya ang mga technician ay maaaring umasa sa predictable handling.

FAQ

Maaari ba akong gumamit ng solder wick sa lead-free solder?

Oo. Ang solder na walang lead ay karaniwang nangangailangan ng bahagyang mas malakas na thermal transfer at magandang aktibidad ng flux. Gumamit ng angkop na tip, tiyaking solidong kontak, at isaalang-alang ang pagdaragdag ng isang maliit na halaga ng sariwang panghinang at flux upang matulungan ang magkasanib na daloy bago wicking.

Bakit ang pagdaragdag ng sariwang panghinang minsan ay nagpapadali sa pag-alis?

Pinapabuti ng sariwang panghinang ang paglipat ng init at maaaring "muling i-activate" ang isang lumang oxidized joint. Sa sandaling matunaw ang magkasanib na pantay, maaaring hilahin ng tirintas ang panghinang sa paghabi nang mabilis sa halip na labanan ang bahagyang natunaw na materyal.

Anong lapad ng tirintas ang dapat kong panatilihin bilang aking default?

Ang katamtamang lapad ay isang magandang opsyon para sa pangkalahatang layunin para sa halo-halong pagkukumpuni, ngunit kung ang iyong trabaho ay halos fine-pitch na SMD, panatilihin ang isang makitid na tirintas bilang iyong araw-araw na driver. Kung madalas kang humahawak ng mga connector o through-hole pad, magdagdag ng mas malawak na opsyon para sa mas mabilis na pagsipsip.

Paano ko mapipigilan ang pag-angat ng pad?

Bawasan ang oras ng pagtira, gumamit ng mahinang presyon, magdagdag ng flux, at pumili ng lapad na mahusay na kumikislap. Kung mas matagal kang humawak ng init, mas mataas ang panganib. Huwag kailanman alisan ng balat ang pinalamig na tirintas sa isang pad—painitin muna sandali at sa halip ay iangat nang malinis.

Kailangan ba ang panlabas na pagkilos ng bagay kung ang tirintas ay flux?

Hindi palaging, ngunit ito ay madalas na tumutulong sa mga lumang board, lead-free joints, at oxidized pads. Ang isang maliit na halaga ay maaaring makabuluhang mapabilis ang wicking at bawasan ang pagkakalantad sa init, na nagpoprotekta sa PCB.

Bakit minsan ay "nakakaladkad" ang tirintas at nagiging sanhi ng mga tulay?

Karaniwan itong nangyayari kapag puspos na ang seksyon ng tirintas o kapag gumagamit ka ng lapad na masyadong malaki para sa mga pinong pinong pino. Gumamit ng sariwang tirintas, mas makitid, at lumipat sa isang kontroladong direksyon na may magaan na contact.

Mga Susunod na Hakbang

Kung gusto mo ng desoldering na malinis, mabilis, at paulit-ulit, tamaPanghinang Wick Braid Wireang pagpili ay mahalaga tulad ng pamamaraan. Kung nag-iimbak ka man ng maraming lapad para sa isang repair bench o naghahanap ng matatag na supply para sa muling paggawa ng produksyon, pagkakaroon ng pare-parehong pag-uugali ng tirintas maaaring bawasan ang scrap, protektahan ang mga board, at makatipid ng oras ng technician.

Naghahanap ng mga mapagkakatiwalaang opsyon at malinaw na gabay sa pagtutugma ng mga lapad ng tirintas sa iyong mga application?Makipag-ugnayan sa aminpara talakayin ang iyong use case, at tutulungan ka naming piliin ang pinakapraktikal na configuration para sa iyong workflow.
