Bakit Nagpapasya ang Pagpili ng Ground Wire sa Kaligtasan, Pagiging Maaasahan, at Pagganap ng Ingay?

Abstract

A kawad sa lupaay madaling makaligtaan hanggang sa magkaroon ng mali: hindi inaasahang pag-reset ng kagamitan, interference na sumisira sa mga signal, tingling enclosure, nabigong inspeksyon, o (worst case) shock at sunog. Pinaghiwa-hiwalay ng gabay na ito kung paano aktwal na gumagana ang mga ground wire sa mga totoong system, kung ano ang kadalasang nagdudulot ng mga problema sa grounding, at kung paano pumili ng ground wire na akma sa iyong mga hadlang sa kuryente, mekanikal, at kapaligiran. Kasabay nito, makakakuha ka ng mga praktikal na checklist, isang talahanayan ng paghahambing ng mga karaniwang grounding conductor, at mga tip sa pag-install na napatunayan sa larangan. Kung sinusuri mo ang mga produkto ng braided grounding o gumagawa ng diskarte sa grounding para sa isang makina, panel, sasakyan, o enclosure, aalis ka nang may malinaw na mga susunod na hakbang. Para sa mga tagagawa at pangkat ng proyekto,Dongguan Quande Electronics Co.,Ltd.sumusuporta sa pagpili at pag-customize ng grounding conductor para tuloy-tuloy na gumanap ang iyong disenyo mula sa prototype hanggang sa produksyon.

Talaan ng mga Nilalaman

• Balangkas
• Ano Talaga ang Ginagawa ng Ground Wire
• Customer Pain Points Grounding Issues Lumikha
• Paano Pumili ng Tamang Ground Wire
• Mga Karaniwang Uri ng Grounding Conductor at Kailan Gagamitin ang mga Ito
• Mga Pagsasaalang-alang sa Pagsusukat na Pinipigilan ang Mga Pagkabigo sa Sorpresa
• Mga Kasanayan sa Pag-install na Gumagawa o Nakakasira ng Grounding
• Mga Karaniwang Pagkakamali at Paano Ito Maiiwasan
• Paano I-verify ang Kalidad ng Grounding sa Field
• FAQ
• Mga Susunod na Hakbang

Balangkas

1. Ground wire na layunin sa kaligtasan at integridad ng signal
2. Mga sintomas ng hindi magandang saligan at kung bakit nangyayari ang mga ito
3. Balangkas ng pagpili na sumasaklaw sa pagkarga ng kuryente, pag-uugali ng dalas, at kapaligiran
4. Paghahambing ng mga tinirintas na strap, stranded wire, at busbar
5. Mga detalye ng pag-install na nagpapababa ng resistensya at pumipigil sa pagluwag
6. Mga paraan ng pag-verify at mga praktikal na pagsusuri sa pagtanggap
7. FAQ at gabay sa pagkuha

Ano Talaga ang Ginagawa ng Ground Wire

Ang pariralang "ground wire" ay ginagamit para sa maraming trabaho, at ang paghahalo ng mga ito ay kung saan maraming proyekto ang nagkakaproblema. Sa karamihan ng mga application, sinusuportahan ng ground wire ang isa o higit pa sa mga function na ito:

• Daanan ng pagkakamali sa kaligtasan: Kung ang isang live na konduktor ay nakipag-ugnay sa isang metal na enclosure, ang landas sa lupa ay tumutulong sa pagdadala ng fault current upang ang mga device na pang-proteksyon ay maaaring mabilis na ma-trip.
• Equipotential bonding: Ang pagkonekta ng mga bahaging metal upang manatili ang mga ito sa halos parehong potensyal ay binabawasan ang boltahe ng pagpindot at pinapaliit ang panganib sa pag-arka.
• Kontrol ng ingay at katatagan ng sanggunian: Ang isang mahusay na koneksyon sa lupa ay maaaring mabawasan ang electromagnetic interference sa pamamagitan ng pagbibigay ng isang kinokontrol na landas sa pagbabalik at pagpapababa ng impedance sa mga nauugnay na frequency.
• Kidlat at surge diversion: Sa ilang system, nakakatulong ang mga grounding conductor na rutang ligtas ang mga transient na may mataas na enerhiya (kadalasan bilang bahagi ng mas malawak na diskarte sa bonding at surge).

Pansinin ang salitaimpedance, hindi lamang pagtutol. Maraming problema sa grounding ang lumalabas sa mas matataas na frequency kung saan ang isang conductor na mukhang "fine" sa isang basic meter ay hindi maganda ang kilos dahil sa inductance, haba, at geometry ng koneksyon. Iyon ang dahilan kung bakit ang pisikal na hugis ng isang grounding conductor ay maaaring maging kasinghalaga ng cross-sectional area nito.

Customer Pain Points Grounding Issues Lumikha

Kung nagkaroon ka na ng system na pumasa sa isang bench test ngunit nabigo sa isang pabrika, sasakyan, o panlabas na pag-install, madalas na bahagi ng kuwento ang saligan. Narito ang mga pinakakaraniwang punto ng sakit ng customer na nakikita namin sa mga sistemang pang-industriya at elektroniko:

• Random na pag-reset at hindi maipaliwanag na mga pagkakamali: Ang mga intermittent grounding na koneksyon ay maaaring lumikha ng mga pagbabago sa boltahe na nakakalito sa control electronics.
• EMI na hindi mawawala: Hindi ganap na mabayaran ng shielding at mga filter ang hindi magandang daanan ng pagbalik o mataas na impedance na pagbubuklod sa pagitan ng mga enclosure.
• Mga nabigong inspeksyon o pagkaantala sa pagsunod: Ang hindi sapat na pagkakaugnay, maling pagwawakas, o hindi magandang dokumentasyon ay maaaring humantong sa muling paggawa at slip ng iskedyul.
• Overheating sa mga punto ng koneksyon: Ang isang "maliit" na isyu sa pakikipag-ugnay ay nagiging isang mainit na lugar sa ilalim ng kasalukuyang fault o paulit-ulit na mga kondisyon ng surge.
• Kaagnasan at pag-loosening: Ang panlabas, dagat, mahalumigmig, o kemikal na kapaligiran ay maaaring magpababa ng mga koneksyon nang mas mabilis kaysa sa inaasahan ng mga koponan.
• Sakit sa ulo ng assembly: Ang mga wire na masyadong matigas, masyadong maikli, o madaling mapagod ay maaaring maging sanhi ng hindi pagkakatugma ng produksyon.

Ang mabuting balita ay ang karamihan sa mga ito ay maiiwasan. Ang susi ay ang pagtrato sa saligan bilang isang mekanikal-at-electrikal na problema sa disenyo, hindi isang nahuling pag-iisip.

Paano Pumili ng Tamang Ground Wire

Ang isang maaasahang proseso ng pagpili ay nagsisimula sa iyong tunay na mga hadlang, hindi lamang isang paglalarawan ng katalogo. Gamitin ang balangkas na ito:

1) Tukuyin ang saligang trabaho

• Pangunahin ba itong safety bonding, noise control, surge handling, o kumbinasyon?
• Ito ba ay enclosure-to-enclosure bonding, door bonding, panel bonding, o cable shield termination?

2) I-map ang mga pangangailangan sa kuryente

• Mali ang kasalukuyang inaasahan: Ang pag-uugali ng proteksiyon ng device ay nakasalalay sa isang low-impedance na landas.
• Pag-uugali ng dalas: Para sa ingay at EMI, ang mas maikli at mas malawak na mga konduktor ay kadalasang lumalampas sa mas mahaba, mas makitid.
• Duty cycle: Ang mga paminsan-minsang surge ay iba sa patuloy na kasalukuyang pagbabahagi.

3) Itugma ang mekanikal na katotohanan

• Mababaluktot ba ito (mga pinto, bisagra, vibration, robotics)? Kung oo, kritikal ang isang flexible grounding conductor.
• Mahigpit ba ang espasyo? Mayroon bang paulit-ulit na kinakailangan sa radius ng liko?
• Magkakaroon ba ng pare-parehong access ang mga installer sa mga torque fasteners nang maayos?

4) Isaalang-alang ang kapaligiran

• Ang halumigmig, pag-spray ng asin, mga kemikal, mataas na temperatura, pagkakalantad sa UV, o kontaminasyon ng langis ay maaaring magbago ng mga pagpipilian sa materyal.
• Kung malamang ang kaagnasan, ang mga pang-ibabaw na paggamot at koneksyon ng hardware ay mahalaga gaya ng materyal na konduktor.

5) Magpasya sa diskarte sa pagwawakas nang maaga

• Ang mga terminal ng singsing, lug, weld tab, stud connection, o clamp-style bonding ay nangangailangan ng iba't ibang konstruksyon ng conductor.
• Ang pagkakapare-pareho sa pagwawakas ay katumbas ng pagkakapare-pareho sa pagganap.

Kung gusto mo ng mas kaunting mga sorpresa sa produksyon, i-lock ang mga desisyong ito bago mo tapusin ang mga harness drawing. Dongguan Quande Electronics Co.,Ltd. madalas na sumusuporta sa mga koponan sa pamamagitan ng pagkumpirma ng pagkakatugma, kakayahang umangkop, at pagwawakas bago ang mass production.

Mga Karaniwang Uri ng Grounding Conductor at Kailan Gagamitin ang mga Ito

Para sa maraming mga pang-industriya na cabinet, ang "pinakamahusay" na pagpipilian ay isang kumbinasyon: isang bonding bar sa panel, maiikling tinirintas na mga strap para sa mga pinto at gumagalaw na bahagi, at mahusay na tinapos na mga stranded na konduktor para sa mga nakapirming koneksyon.

Mga Pagsasaalang-alang sa Pagsusukat na Pinipigilan ang Mga Pagkabigo sa Sorpresa

Ang pagpapalaki ay hindi lamang "mas malaki ay mas mahusay." Ang sobrang laki ay maaaring lumikha ng paninigas, mga problema sa pagpupulong, at pagkapagod. Ang pag-undersize ay maaaring mag-overheat, mabigo sa pag-clear ng protective device, o lumikha ng mga hindi matatag na sanggunian. Isaisip ang mga prinsipyong ito:

• Mas makapal ang mga shorter beatspara sa maraming isyung nauugnay sa ingay. Ang pagbabawas ng haba ay kadalasang nagpapabuti sa pagganap kaysa sa pagtaas ng cross-section.
• Ang mas malawak ay maaaring matalo ng ikotsa mas mataas na frequency. Maaaring bawasan ng mga flat braided strap ang impedance kapag na-install nang maayos.
• Mahalaga ang lugar ng koneksyon. Ang isang makapal na konduktor sa isang maliit na patch ng contact ay maaari pa ring gumana nang hindi maganda.
• Magkaiba ang thermal at fault na mga kaganapan. Ang isang konduktor ay maaaring makaligtas sa isang maikling fault pulse ngunit nabigo sa ilalim ng paulit-ulit na paggulong o pag-init sa isang masamang joint.

Kung dapat matugunan ng iyong disenyo ang isang partikular na electrical code o pamantayan ng industriya, gamitin ang paraan ng pag-size ng pamantayang iyon bilang baseline, pagkatapos ay ilagay ang mga kinakailangan sa mekanikal at kapaligiran sa itaas. Kapag may pagdududa, ituring ang pagwawakas at pag-mount bilang mga first-class na item sa disenyo, hindi "mga detalye ng installer."

Mga Kasanayan sa Pag-install na Gumagawa o Nakakasira ng Grounding

Karamihan sa mga pagkabigo sa saligan ay nangyayari sa mga interface. Ang konduktor ay bihira ang problema; ang koneksyon ay karaniwang. Ang mga kasanayang ito ay lubos na nagpapabuti sa mga kinalabasan:

Gumamit ng malinis na metal-to-metal contact kung saan kinakailangan ang pagbubuklod

• Alisin ang pintura, anodizing, o coatings sa bonding point maliban kung ang hardware ay idinisenyo upang mabutas ang mga coating nang mapagkakatiwalaan.
• Gumamit ng naaangkop na mga washer o bonding hardware upang mapanatili ang presyon ng contact sa paglipas ng panahon.

Kontrolin ang pag-loosening sa ilalim ng vibration

• Gumamit ng mga paraan ng pag-lock na tugma sa iyong hardware at kapaligiran.
• Ilapat ang pare-parehong torque at idokumento ito para sa produksyon.

Bawasan ang haba at iwasan ang mga loop

• Iruta ang mga ground conductor nang maikli at direktang hangga't maaari.
• Iwasan ang malalaking loop na maaaring makakuha ng interference tulad ng isang antenna.

Disenyo para sa paggalaw sa halip na umasang hindi ito gagalaw

• Para sa mga pinto, bisagra, at vibrating assemblies, ang isang tinirintas na strap sa lupa na may wastong strain relief ay kadalasang lumalampas sa isang matibay na wire.
• Igalang ang radius ng bend at tiyaking ang strap o wire ay hindi ang mechanical stop.

I-standardize ang mga pagwawakas

• Pumili ng istilo ng pagwawakas at ilapat ito nang tuluy-tuloy sa mga build.
• Ang kalidad ng crimp, lug fit, at contact surface preparation ay dapat na kontroladong mga proseso.

Mga Karaniwang Pagkakamali at Paano Ito Maiiwasan

• Paggamit ng mahabang "pigtails" para sa mga kalasagna nagpapahina sa pagganap ng mataas na dalas. Panatilihing maikli ang mga shield bond at isaalang-alang ang mga clamp approach kung naaangkop.
• Umaasa sa pakikipag-ugnay sa chassis sa pamamagitan ng pintura. Kung hindi mo magagarantiyahan ang metal contact, huwag ipagpalagay na ito ay umiiral.
• Paghahalo ng mga metal nang walang pagpaplano. Ang magkakaibang mga metal at moisture ay maaaring mapabilis ang kaagnasan at magpapataas ng resistensya.
• Hindi pinapansin ang door bonding. Ang isang mahusay na panel ground ay hindi makakatulong kung ang pinto ay magiging isang maingay na lumulutang na plato.
• Over-flexing ng isang matigas na konduktor. Ang pagkapagod ng vibration ay totoo; pumili ng konduktor na idinisenyo para sa paggalaw.
• Pagsubok lamang sa isang pangunahing continuity beep. Ang pagpapatuloy ay hindi katumbas ng isang matatag, mababang impedance na bono sa ilalim ng tunay na mga kondisyon.

Paano I-verify ang Kalidad ng Grounding sa Field

Ang pagpapatunay ay dapat tumugma sa panganib. Para sa simpleng pagbubuklod, maaaring makatulong ang isang low-resistance check. Para sa mga sensitibong system, maaaring kailangan mo ng mga karagdagang pamamaraan. Kasama sa mga praktikal na opsyon ang:

• Visual na inspeksyon: Kumpirmahin ang pag-alis ng coating, uri ng hardware, at ang konduktor ay hindi pilit.
• Pagsukat ng mababang paglaban: Sukatin ang kabuuan ng bono gamit ang isang instrumento na angkop para sa mababang-ohm na trabaho, hindi lamang isang pangunahing multimeter.
• Pagsubok sa pag-wiggle: Maingat na ilipat ang mga pinto o harness habang sinusubaybayan ang pasulput-sulpot na pag-uugali.
• Thermal check sa ilalim ng pagkarga: Ang mga hot spot ay madalas na nagpapakita ng mga joint na may mataas na resistensya.
• Pagpapatunay ng sintomas ng ingay: Kung ang saligan ay nilalayong bawasan ang interference, kumpirmahin gamit ang mga sukat bago at pagkatapos na tumutugma sa iyong mga tunay na kundisyon sa pagpapatakbo.

Kung ang iyong system ay kritikal sa kaligtasan, sundin ang mga naaangkop na electrical code at mga pamamaraan ng pagsubok ng organisasyon. Ang artikulong ito ay nagbibigay ng pangkalahatang patnubay sa engineering, ngunit ang panghuling pamantayan sa pagtanggap ay dapat tumugma sa iyong industriya at mga obligasyon sa pagsunod.

FAQ

• Pareho ba ang ground wire sa neutral wire?
  Hindi. Sa maraming system, ang neutral ay nagdadala ng return current sa panahon ng normal na operasyon, habang ang ground conductor ay inilaan para sa kaligtasan ng bonding at mga kundisyon ng fault. Nagsisilbi sila ng iba't ibang tungkulin at iba ang pagtrato sa disenyo at pag-install.

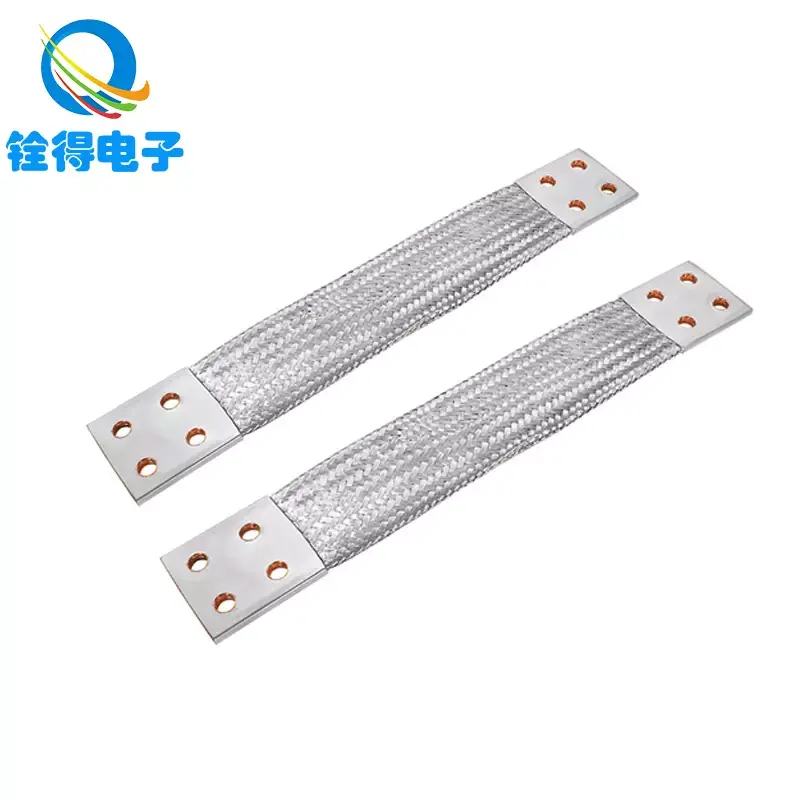

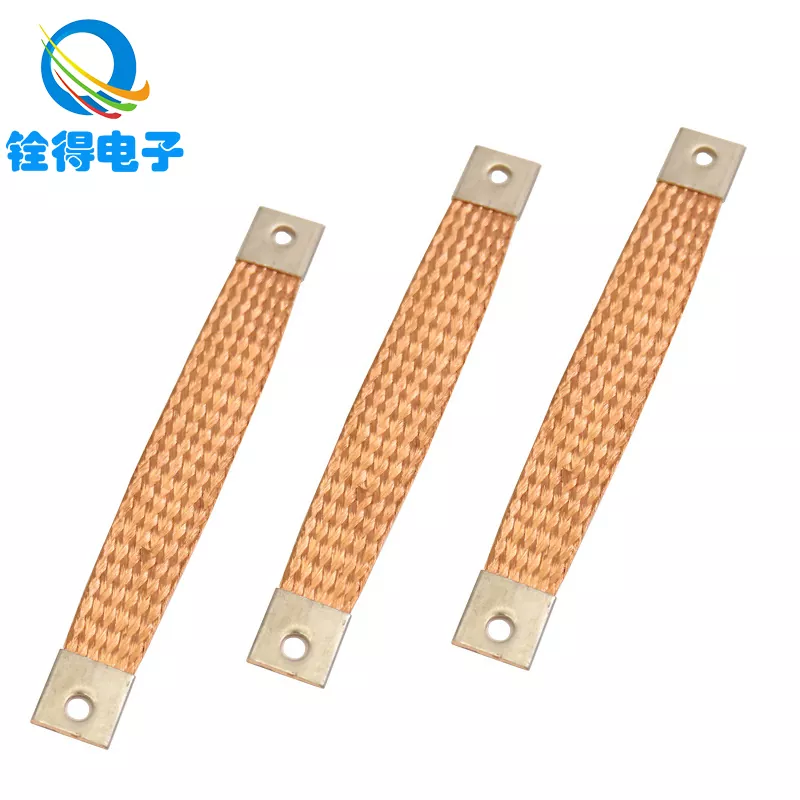

• Kailan ko dapat gamitin ang isang tinirintas na strap sa lupa sa halip na isang regular na wire?
  Ang mga naka-braided na strap ay kadalasang ginusto para sa pagbubuklod ng mga gumagalaw na bahagi, vibration environment, o maikli, malapad, mababang impedance na koneksyon na sumusuporta sa pagkontrol ng ingay. Maaari rin nilang gawing mas maaasahan ang door bonding at enclosure bonding kapag hindi maiiwasan ang pagbaluktot.
• Lagi bang binabawasan ng mas makapal na ground wire ang interference?
  Hindi palagi. Ang pagbabawas ng haba, pagpapabuti ng lugar ng koneksyon, at paggamit ng geometry na nagpapababa ng impedance ay mas mahalaga kaysa sa simpleng pagtaas ng cross-section—lalo na para sa mas mataas na frequency na ingay.
• Bakit ang aking sistema ay may ingay pa rin kahit na ang lahat ay nagpapakita ng pagpapatuloy?
  Ang pagpapatuloy ay nagpapatunay lamang na mayroong ilang conductive path. Ang mga problema sa ingay ay kadalasang nauugnay sa impedance sa mga frequency ng pagpapatakbo, mahinang geometry ng bonding, mahabang pigtails, o hindi pare-parehong pagwawakas ng kalasag.
• Ano ang nagiging sanhi ng pagbagsak ng mga koneksyon sa lupa sa paglipas ng panahon?
  Kabilang sa mga karaniwang sanhi ang pagluwag ng vibration, kaagnasan, hindi magandang paghahanda sa ibabaw, hindi sapat na pag-alis ng strain, at hindi pare-parehong kalidad ng crimp o lug. Maaaring mapabilis ng pagkakalantad sa kapaligiran ang lahat ng ito.
• Paano ko gagawing mas pare-pareho ang saligan sa produksyon?
  I-standardize ang hardware at mga pagwawakas, tukuyin ang mga spec ng torque, kontrolin ang paghahanda sa ibabaw, at pumili ng mga konduktor na akma sa proseso ng pagpupulong. Ang pagkakapare-pareho ay tungkol sa kontrol ng proseso tulad ng tungkol sa pagpili ng konduktor.
• Maaari ko bang i-customize ang mga grounding conductor para sa aking enclosure o harness?
  Oo. Maraming mga tagagawa ang nag-aalok ng mga custom na haba, pagkakagawa ng tirintas, at mga opsyon sa pagwawakas. Kung mayroon kang masikip na espasyo, paggalaw, o mga hadlang sa kaagnasan, kadalasang binabawasan ng pag-customize ang muling paggawa at pinapabuti ang pagiging maaasahan.

Mga Susunod na Hakbang

Kung nakikitungo ka sa hindi maipaliwanag na EMI, hindi naaayon na pag-uugali ng kagamitan, mga isyu sa pag-bonding ng pinto, o mga grounding point na naaagnas o lumuluwag, huwag ituring ang ground wire bilang isang accessory. Tratuhin ito bilang isang dinisenyong bahagi na may mga kinakailangan sa elektrikal, mekanikal, at kapaligiran.

Kung gusto mo ng tulong sa pagpili ng estilo ng grounding conductor, pagtukoy ng mga opsyon sa pagwawakas, o pagtutugma ng flexibility at mga hadlang sa pag-install, Dongguan Quande Electronics Co.,Ltd. maaaring suportahan ang iyong mga pangangailangan sa pagsusuri at produksyon. Ibahagi ang mga detalye at drawing ng iyong aplikasyon, at magrerekomenda kami ng praktikal na solusyon sa saligan na maaari mong gawin nang paulit-ulit at may kumpiyansa—makipag-ugnayan sa aminpara makapagsimula.
