Paano Napapabuti ng Braided Copper Tube ang Flexible Power at Ground Connections?

Abstract

Kung nakaranas ka na ng mga basag na lug, overheated jumper, istorbo na biyahe, o maingay na signal malapit sa high-current na kagamitan, alam mo na ang tunay na kalaban: matibay na koneksyon sa mga lugar na gumagalaw, nag-vibrate, lumalawak, o nangangailangan ng madaling pag-access sa serbisyo.Tinirintas na Copper Tubeay idinisenyo para mismo sa mga "ang lahat ay maayos hanggang sa ito ay hindi" kapaligiran. Pinagsasama nito ang mataas na conductivity at flexibility, na tumutulong sa iyong bumuo ng mga koneksyon na mananatiling maaasahan sa ilalim ng thermal cycling, mechanical motion, at masikip na mga espasyo sa pag-install.

Pinaghiwa-hiwalay ng gabay na ito kung anoTinirintas na Copper Tubeay, kung saan ito kumikinang, kung ano ang karaniwang nagkakamali ng mga customer kapag pinipili ito, at kung paano ito tukuyin nang tama sa unang pagkakataon. Makakakita ka rin ng mga tip sa pagpapalaki, isang praktikal na talahanayan ng paghahambing, mga pinakamahuhusay na kagawian sa pag-install, at isang maikling FAQ upang matulungan kang lumipat mula sa "kailangan namin ng isang bagay na may kakayahang umangkop" patungo sa isang malinaw, handa nang bilhin na spec.

Talaan ng mga Nilalaman

• Balangkas
• Ano ang Tinirintas na Copper Tube
• Mga Punto ng Sakit ng Customer na Nalulutas Nito
• Mga Karaniwang Kaso ng Paggamit
• Paano Piliin ang Tamang Detalye
• Mga Praktikal na Talahanayan para sa Sukat at Pagtutugma
• Mga Tip sa Pag-install at Paghawak
• Checklist ng Kalidad Bago Ka Bumili
• Nagtatrabaho sa Dongguan Quande Electronics Co.,Ltd.
• FAQ
• Mga Susunod na Hakbang

Balangkas

1. TukuyinTinirintas na Copper Tubesa simpleng wika at ipaliwanag kung paano ito kumikilos sa mga totoong installation.
2. I-map ang mga karaniwang senaryo ng pagkabigo sa mga benepisyo ng disenyo ng isang tinirintas na tubular conductor.
3. Ipakita ang pinakakaraniwang mga application at kung ano ang pinakamahalaga sa bawat isa.
4. Magbigay ng balangkas ng pagpili: materyal, plating, densidad ng tirintas, mga sukat, at diskarte sa pagwawakas.
5. Magbahagi ng mga talahanayang madaling gamitin upang maiayon ng mga mamimili ang mga pangangailangan sa pagganap sa isang malinaw na detalye.
6. Tapusin gamit ang mga tip sa paghawak, checklist ng kalidad, at FAQ na madaling mamili.

Ano ang Tinirintas na Copper Tube

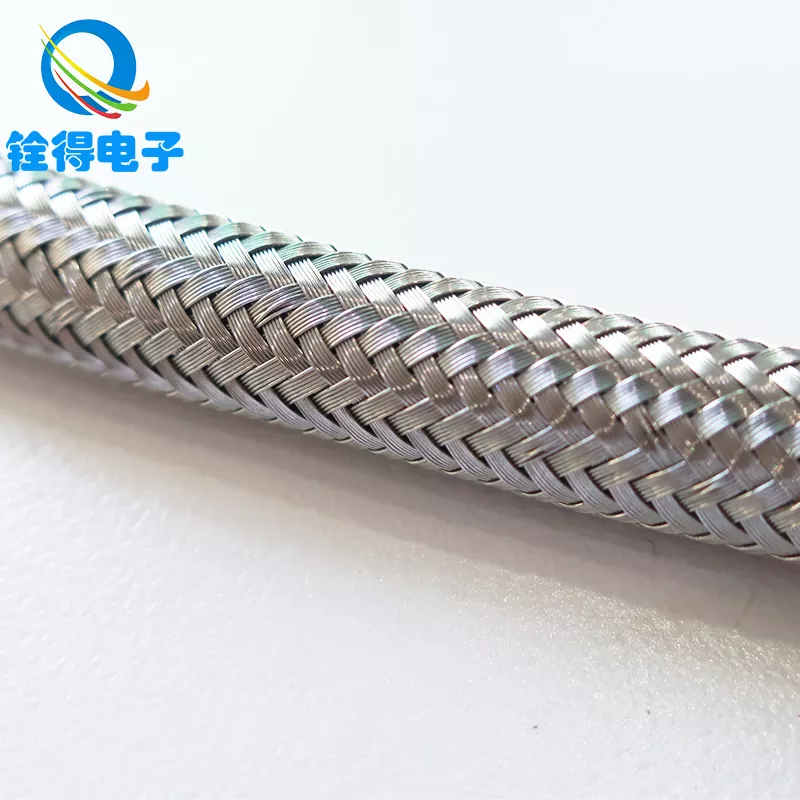

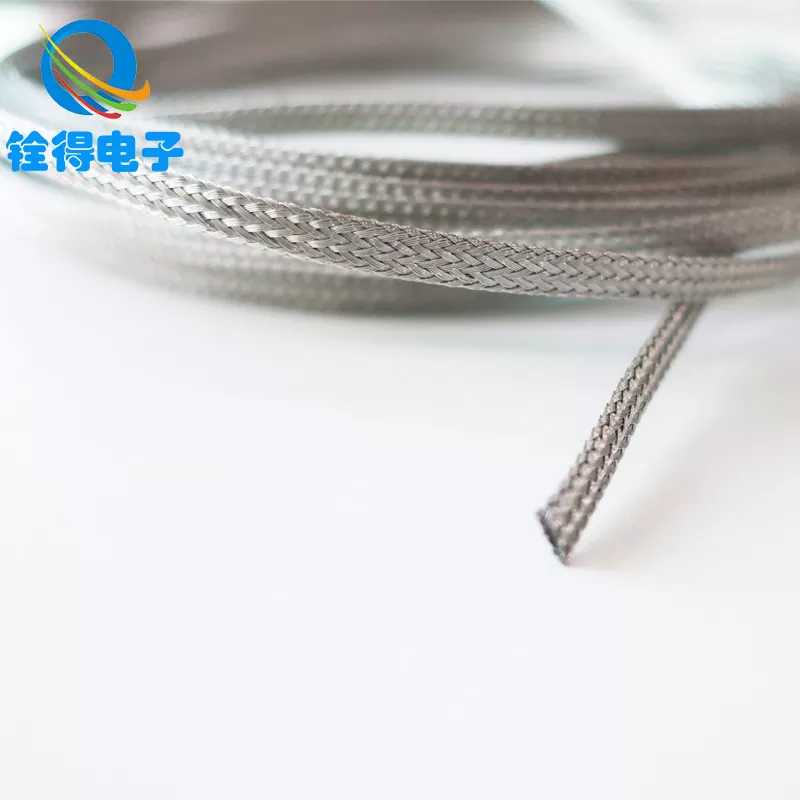

Tinirintas na Copper Tubeay isang pantubo na tirintas na ginawa mula sa maraming hibla ng tansong kawad na hinabi sa isang nababaluktot na manggas o hugis ng tubo. Depende sa disenyo, maaari itong magamit bilang:

• Isang nababaluktot na konduktor(nagdadala ng kasalukuyang sa pagitan ng dalawang punto kung saan nagaganap ang paggalaw o pagpapalawak)
• Isang saligang landas(mga bonding enclosure, pinto, cabinet, busbar, at umiikot o nanginginig na mga assemblies)
• Isang electromagnetic shield(pagbabawas ng interference sa pamamagitan ng pagbibigay ng conductive enclosure sa paligid ng mga cable o assemblies)
• Isang proteksiyon na manggas(pagbabantay sa mga hose/cable mula sa abrasion habang nagdaragdag ng conductivity)

Hindi tulad ng isang solidong copper bar o isang matigas na cable, ang isang tinirintas na tubo ay maaaring yumuko nang paulit-ulit at umaayon sa mga masikip na espasyo. Maaari din itong "huminga" na may thermal expansion: habang tumataas ang temperatura, lumalawak ang mga bahagi ng metal; kapag lumamig sila, nagkontrata sila. Ang isang tinirintas na istraktura ay pinahihintulutan ang pag-ikot na iyon na may mas kaunting panganib na lumuwag ang hardware, pag-crack sa lug, o paglilipat ng stress sa mga sensitibong terminal.

Mga Punto ng Sakit ng Customer na Nalulutas Nito

Karaniwang nagsisimulang maghanap ang mga mamimiliTinirintas na Copper Tubepagkatapos maranasan ang isa sa mga problemang ito:

• Overheating sa mga punto ng koneksyonsanhi ng hindi sapat na lugar ng pakikipag-ugnayan, mahinang flexibility, o mga micro-gaps na dulot ng paggalaw.
• Mga basag na lug at sirang hiblakung saan ang mga matibay na konduktor ay napipilitang mag-flex sa panahon ng vibration o servicing.
• Maluwag na mga fastener sa paglipas ng panahondahil sa thermal cycling at mechanical motion na naglilipat ng stress sa joint.
• Ingay at panghihimasokmalapit sa mga inverter, transformer, switchgear, welder, o kagamitan sa pag-charge ng EV.
• Mga jumper na mahirap i-installsa mga masikip na cabinet kung saan nagiging away ang bend radius.
• Napaaga na kaagnasansa mahalumigmig, baybayin, o mga chemically active na kapaligiran kapag ang mga materyales ay hindi tumutugma sa mga kondisyon.

Tinutugunan ng isang well-specified braided tube ang mga isyung ito sa pamamagitan ng pagsasama-sama ng conductivity, flexibility, at surface coverage. Ang resulta ay isang koneksyon na mas madali sa ruta, mas matatag sa paglipas ng panahon, at hindi gaanong sensitibo sa maliliit na pagbabago na magpaparusa sa isang matibay na bahagi.

Mga Karaniwang Kaso ng Paggamit

Narito ang mga real-world na lugar kung saanTinirintas na Copper Tubeay karaniwang ginagamit, at kung ano ang karaniwang pinapahalagahan ng mga gumagawa ng desisyon:

• Mga switchgear at busbar system:nababaluktot na mga link sa pagitan ng mga busbar o mga bahagi na nagpapainit sa ilalim ng pagkarga.
• Mga transformer at pamamahagi ng kuryente:saligan at pagbubuklod upang mabawasan ang panganib ng pagkakamali at mapanatili ang matatag na potensyal.
• Mga platform ng tren at sasakyan:vibration-resistant bonding at flexible current paths.
• EV/charging at inverter system:pamamahala ng mataas na kasalukuyang habang binabawasan ang ingay ng kuryente.
• Mga pang-industriyang cabinet at enclosure:door bonding strap at grounding path na dapat na baluktot sa pagbubukas/pagsasara.
• EMI shielding para sa mga cable at assemblies:isang conductive tube sa paligid ng mga cable para mabawasan ang interference sensitivity.

Paano Piliin ang Tamang Detalye

Ang pinakamahusayTinirintas na Copper Tubepara sa iyong proyekto ay depende sa kung paano ito gagamitin: kasalukuyang antas, duty cycle, kapaligiran, kinakailangang flexibility, at paraan ng pagwawakas. Nasa ibaba ang isang praktikal na balangkas ng pagpili na maaari mong ibigay sa engineering, pagbili, at iyong supplier.

1) Uri ng tanso at inaasahan ng conductivity

• Walang laman na tanso:malakas na conductivity, karaniwan sa mga kinokontrol na kapaligiran.
• Tinned na tanso:mas mahusay na paglaban sa oksihenasyon at mas madaling solderability, madalas na ginustong para sa mahalumigmig o variable na mga kondisyon.
• Espesyal na kalupkop:ginagamit para sa natatanging pangangailangan ng kaagnasan o interface (piliin batay sa kapaligiran at mga materyales sa pagsasama).

2) Paggawa at densidad ng tirintas

• Wire diameter at strand countnakakaimpluwensya sa flexibility at tibay.
• Saklaw ng tirintasnakakaapekto sa pagganap ng shielding at katatagan ng contact.
• Expansion ratiomahalaga kapag ang tubo ay dapat magkasya sa isang hanay ng mga diameters.

3) Mga sukat na talagang mahalaga

• Inner diameter (ID):kung ito ay kasya sa iyong target na bahagi o cable bundle.
• Panlabas na diameter (OD):magkasya man ito sa loob ng mga glandula, clamp, o mga channel sa pagruruta.
• Haba at loop ng serbisyo:nag-iiwan ng sapat na malubay upang maiwasan ang tirintas na maging "spring" sa iyong joint.

4) Paraan ng pagwawakas

• Mga crimped lug/ferrule:karaniwan para sa mga saligan na strap at mga jumper.
• Mga welded/brazed na dulo:ginagamit kapag kailangan ang mataas na reliability at mababang contact resistance.
• Clamp o band termination:kadalasang ginagamit para sa mga shielding application upang mapanatili ang 360-degree na contact.

5) Kapaligiran at katotohanan ng kaagnasan

• Maaaring baguhin ng halumigmig, pagkakalantad sa asin, mga kemikal na pang-industriya, at magkakaibang mga metal kung ano ang hitsura ng "sapat na mabuti".
• Kung ang iyong kagamitan ay nakatira sa labas o malapit sa maalat na hangin, ang pagpili ng plating at magkasanib na proteksyon ay magiging hindi mapag-usapan.

Mga Praktikal na Talahanayan para sa Sukat at Pagtutugma

Talahanayan 1: Ang pagtutugma ng aplikasyon ay nangangailangan ng mga katangian ng tinirintas na tubo

Talahanayan 2: Checklist na madaling mamili para sa pagtukoy ng Tinirintas na Copper Tube

Mga Tip sa Pag-install at Paghawak

Kahit na ang pinakamahusayTinirintas na Copper Tubeay maaaring hindi gumanap kung ito ay naputol, nahawakan, o hindi maganda ang pagwawakas. Binabawasan ng mga field-friendly na tip na ito ang muling paggawa at mga pagkabigo:

• Pigilan ang pagkawasak sa panahon ng pagputol:gumamit ng isang paraan na nagpapanatili ng mga hibla (tape wrap bago putulin, o gumamit ng naaangkop na tooling).
• Magdagdag ng service loop kapag may paggalaw:payagan ang banayad na mga kurba sa halip na masikip na pagliko sa punto ng pagtatapos.
• Protektahan ang mga dulo:ang pag-urong ng init, bota, o manggas ay maaaring mabawasan ang abrasion at maiwasan ang pagkalat ng mga ligaw na hibla.
• Tiyaking malinis ang mga ibabaw ng pagsasama:alisin ang oksihenasyon o mga labi kung saan ang mga lug o clamp ay nakikipag-ugnayan sa metal.
• Mga di-magkatulad na metal sa isip:kung ang iyong hardware ay hindi copper-friendly, isaalang-alang ang mga diskarte sa proteksyon sa ibabaw upang mabawasan ang mga isyu sa galvanic.
• Mahalaga ang torque:ang pare-parehong pangkabit ay binabawasan ang micro-movement at nagpapatatag ng contact resistance.

Para sa paggamit ng shielding, unahin ang 360-degree na pakikipag-ugnayan: ang isang tirintas na hinawakan lamang sa isang maliit na punto ay maaaring mukhang naka-install ngunit hindi maghahatid ng pare-parehong pagbabawas ng ingay. Para sa mga high-current jumper, tumuon sa integridad ng dulo: ang matatag na crimping o engineered na end treatment ay kadalasang gumagawa ng pinakamalaking pagkakaiba sa pagiging maaasahan.

Checklist ng Kalidad Bago Ka Bumili

Kung nag-sourcing kaTinirintas na Copper Tubepara sa mga kritikal na kagamitan, gusto mo ng predictable conductivity, pare-parehong braid geometry, at stable na materyales. Gamitin ang checklist na ito kapag sinusuri ang mga sample o dokumentasyon ng supplier:

• Pagkakatugma ng materyal:kumpirmahin ang grado ng tanso at tapusin na tumutugma sa iyong kapaligiran at paraan ng pagsali.
• Pagkakatulad ng tirintas:tingnan kung may mga puwang, hindi pare-parehong pagpili, o hindi pantay na saklaw sa haba.
• Dimensional na katatagan:i-verify ang ID/OD sa ilalim ng mga naka-relax at naka-install na kondisyon, lalo na kung may kasamang stretching.
• Pagiging maaasahan ng pagwawakas (kung binuo):siyasatin ang crimp symmetry, mga inaasahan sa lakas ng paghila, at tapusin ang sealing.
• Pag-iimpake at paghawak:ang mahinang packaging ay maaaring mag-deform ng mga braids o magdulot ng kontaminasyon bago pa man umabot ang bahagi sa iyong linya.

Nagtatrabaho sa Dongguan Quande Electronics Co.,Ltd.

Kapag bumibili ka ng mga braided conductor, hindi ka lang bibili ng tanso—nagbibili ka ng repeatability: parehong density ng braid, parehong fit, at parehong resulta ng pagwawakas sa tuwing tumatakbo ang iyong linya ng produksyon.Dongguan Quande Electronics Co.,Ltd.nagbibigayTinirintas na Copper Tubemga solusyon na idinisenyo para sa mga aplikasyon kung saan ang flexibility, conductivity, at durability ay kailangang mamuhay nang magkasama sa parehong bahagi.

Kung mayroon ka nang drawing o isang legacy na part number, karaniwan mong maisasalin iyon sa isang malinaw na detalye nang mabilis. Kung hindi mo gagawin, maaari pa ring bumuo ng isang praktikal na spec mula sa ilang mga input: kung saan ito naka-install, kung paano ito gumagalaw, kung saan ito kumokonekta, at kung saang kapaligiran ito nakatira. Kadalasan ay sapat na iyon upang paliitin ang materyal, hanay ng laki, at tapusin ang mga opsyon sa paggamot nang walang trial-and-error na pagbili.

FAQ

Mga Susunod na Hakbang

Kung ang iyong kasalukuyang setup ay dumaranas ng init, vibration, masikip na pagruruta, o hindi mapagkakatiwalaang grounding,Tinirintas na Copper Tubeay madalas na ang pinakasimpleng pag-upgrade na naghahatid isang masusukat na pagpapalakas ng katatagan. Ang pinakamabilis na landas patungo sa tamang pagpili ay ang tukuyin ang iyong mga hadlang sa pag-install (space, motion, temperature swing) at ang iyong paraan ng pagwawakas. Mula doon, ang tamang materyal at pagkakagawa ng tirintas ay karaniwang nagiging halata.
